彈簧微啟式安全閥，當閥門未打開前，外附加力克服閥芯靜態剛性力，當達到開啟點以后，外附加力改為克服彈簧的彈性力，兩者隨時間變化的斜率不同，從而出現第一個拐點C，同樣情況，在閥門關閉時也會出現另一個拐點D。這兩個拐點分別對應閥門的開啟和回座，正是冷態時測試閥門開啟、回座壓力的技術依據。從以上分析不難看出，安全閥在線測試技術的關鍵在于如何正確迅速地找到對應開啟的特征點。

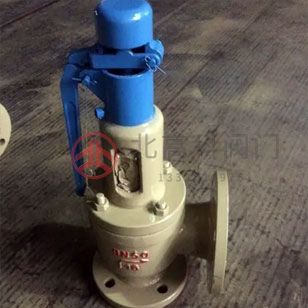

本閥門適用于工作溫度≤200℃的空氣，系空壓機專用安全閥，當設備內壓力超過允許值時，閥門自動開啟，繼而全Z排放，當壓力降低到規定值時，閥門自動關閉，保障設備安全運行。
主要連接尺寸：
公稱通徑 Nominal DN(mm)Diameter | 尺寸 Dimension | |||||
do | R | L | L1 | G | ≈H | |
| 15 | 10 | 1/2＂ | 40 | 65 | 1/2＂ | 135 |
| 20 | 15 | 3/4＂ | 45 | 65 | 3/4＂ | 140 |
| 25 | 20 | 1＂ | 45 | 76 | 1＂ | 155 |
| 32 | 25 | 1 1/4＂ | 55 | 85 | 1 1/4＂ | 170 |
| 40 | 32 | 1 1/2＂ | 60 | 90 | 1 1/2＂ | 310 |
| 50 | 40 | 2＂ | 67 | 105 | 2＂ | 322 |
| 65 | 50 | 2 1/2＂ | 76 | 115 | 2 1/2＂ | 344 |
| 80 | 65 | 3＂ | 110 | 145 | 3＂ | 395 |
<
<
<
<
<
<
<
<
<
<
