Z60Y高溫高壓電站閘閥品牌供應商，茸閥流體控制為您提供電站閘閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。

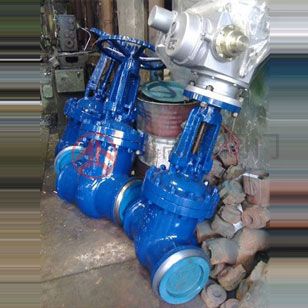

高溫高壓電站閘閥 閘閥是一種啟閉閘板。閘板的運動方向垂直于流體方向。閘閥只能全開全關，不能調節和節流。閘閥通過閥座與閘板接觸密封。通常，金屬材料會堆焊在密封面上，以增加耐磨性，如堆焊1Cr13.STL6.不銹鋼。閘板有剛性閘板和彈性閘板。根據閘板的不同，閘閥分為剛性閘閥和彈性閘閥。

高溫高壓電站閘閥工作原理

高溫高壓電站閘閥的閘板有兩個密封面。常用模式閘閥的兩個密封面形成楔形。楔形角因閥門參數而異，通常為5°，介質溫度不高時為2°52°。楔形閘閥的閘板可以做成一個整體，稱為剛性閘板;也可以做成可以產生微量變形的閘板，以提高其工藝性能，彌補加工過程中密封面角度的偏差。這種閘板叫彈性閘板。閘閥關閉時，密封面只能靠介質壓力密封，即閘板的密封面可以靠介質壓力壓到另一側的閥座，保證密封面的密封，即自密封。大多數閘閥都是強制密封的，即閥門關閉時，閘板應依靠外力強行壓向閥座，以保證密封面的密封性。閘閥的閘板與閥桿一起直線運動，稱為升降桿閘閥，也稱為明桿閘閥。通常升降桿上有梯形螺紋，通過閥門頂部的螺母和閥體上的導槽將旋轉運動變?yōu)橹本€運動，即將操作扭矩變?yōu)椴僮魍屏?。當閥門打開時，當閘門的提升高度等于閥門直徑的1:1倍時，流體的通道完全暢通，但在運行過程中，這個位置無法監控。在實際使用中，閥桿的頂點作為標志，即不能移動的位置作為其全開位置。為了考慮溫度變化的鎖定現象，通常在打開到頂部的位置，然后倒回1/2-1圈，作為全開閥的位置。因此，閥門的全開位置根據閘門的位置來確定。有些閘閥，閥桿螺母設置在閘門上，手輪旋轉驅動閥桿旋轉，使閘門提升，這種閥門稱為旋轉桿閘閥，或暗桿閘閥。

高溫高壓電站閘閥有哪些注意事項

1.手輪、手柄、傳動機構不得起吊，嚴禁碰撞。

2.雙閘閥應垂直安裝(即閥桿處于垂直位置，手輪在頂部)。

3.帶旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口壓差，降低開啟力)。

4.帶傳動機構的閘閥按產品使用說明書安裝。

5.如果閥門經常開關，每月至少潤滑一次。

6.閘閥僅用于全開、全關各類管道或設備介質運行，不允許節流。

7.帶手輪或手柄的閘閥在操作過程中不得增加輔助杠桿(如果密封不嚴格，應檢查和修復密封面或其他部件)。手輪。手柄順時針旋轉關閉，否則打開。帶傳動機構的閘閥應按產品說明書使用。

高溫高壓電站閘閥有哪些制造標準

(1)GB/T1232-2005通用閥法蘭連接鐵制閘閥。

(2)GB/T1234-2007石油。天然氣工業用螺柱連接閥蓋的鋼制閘閥。

(3)GB886-87《內螺紋連接閘閥》

(4)GB8465.1-87《內螺紋連接閘閥》

(5)JB/T5162-1999《閘閥產品質量分等》

(6)JB/T5298-91

(7)JB/Z243-85《閘閥靜壓壽命實驗規程》

(8)JB/TQ648-8

(9)JB/T53200-94《鐵質對價平板閘閥產品質量分等》

(10)JB/T5242-94

高溫高壓電站閘閥在安裝中有何要求

1).安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2).安裝在保溫管道上的各種手動閥門，手柄不得向下。

3).閥門安裝前必須進行外觀檢查，閥門銘牌應符合現行GB標準《通用閥門標志》GB1220的規定。對于工作壓力大于1.0MPa、在主管上起切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方可使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門外殼和填料應合格，無滲漏。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續時間內試驗壓力應符合GB50243標準要求，閥瓣密封面無滲漏。

4).手輪、手柄、傳動機構不得起吊，嚴禁碰撞。

5)帶傳動機構的閘閥按產品使用說明書安裝。
