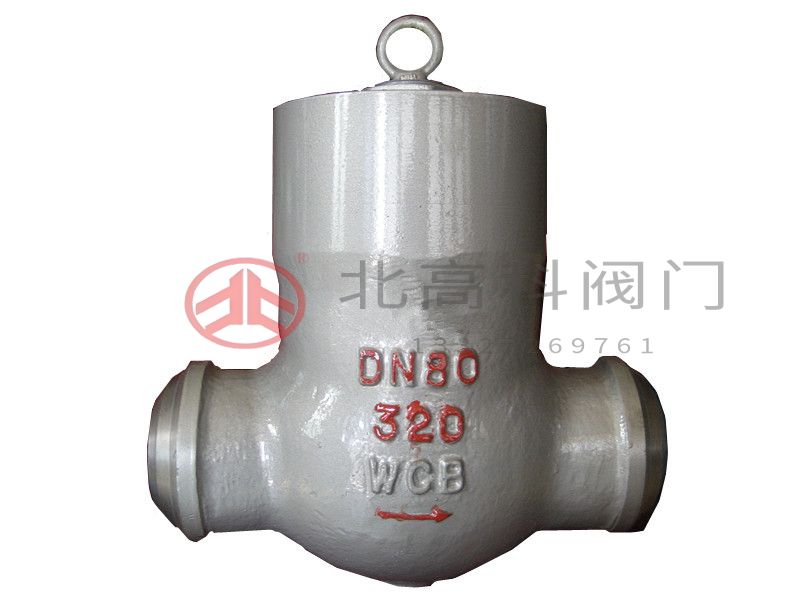

北高科集團閥門廠生產的H64H 、H64Y電站止回閥用于Class1500～2500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。電站止回閥的閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為對焊連接，適應不同的接管要求。
產品結構特點：
1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥門高溫耐壓部件選用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。
5.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
6.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
7.內裝式的銷軸結構，減小外泄漏點，使用更可靠。
產品性能參數：
公稱壓力 | 1.0Mpa-50.0Mp | 工作溫度 | -196℃-650℃ |
公稱通徑 | DN15-300 | 法蘭標準 | GB/T 17241.6 |
驅動方式 | 電動,液動,氣動,手動 | 連接方式 | 卡箍,卡套,承插焊,對焊,焊接, 法蘭,外螺紋,內螺紋 |
產品主要零件材料：
閥體 | WCB | WC1 | WC6 | WC9 |
閥蓋 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
閥瓣 | WCB | WC1 | WC6 | WC9 |
搖桿 | WCB | WC1 | WC6 | WC9 |
閥座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
銷軸 | 1Cr17Ni2 | 20Cr1Mo1V1A | ||
填料 | 增強柔性石墨 | |||

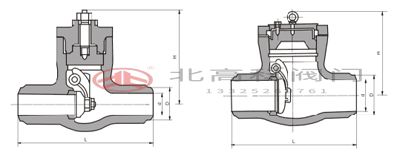

產品主要尺寸：
H64Y-1500Lb
規格DN in | d | L | H | 重量 |
mm | ||||
2 | 56 | 254 | 282 | 57 |
3 | 64 | 305 | 325 | 57 |
4 | 84 | 406 | 350 | 80 |
5 | 100 | 483 | 425 | 115 |
6 | 126 | 559 | 400 | 180 |
8 | 158 | 711 | 490 | 270 |
10 | 200 | 864 | 540 | 430 |
12 | 250 | 991 | 650 | 630 |
14 | 280 | 1067 | 710 | 1400 |
H64Y-2000Lb
規格DN in | d | L | H | 重量 |
mm | ||||
2 | 50 | 330 | 240 | 40 |
3 | 60 | 368 | 305 | 60 |
4 | 80 | 457 | 315 | 95 |
5 | 96 | 533 | 409 | 170 |
6 | 118 | 610 | 465 | 186 |
8 | 147 | 762 | 528 | 415 |
10 | 180 | 914 | 613 | 658 |
12 | 222 | 1041 | 680 | 1200 |
14 | 254 | 1118 | 745 | 1638 |
H64Y-2500Lb
規格DN in | d | L | H | 重量 |
mm | ||||
3 | 54 | 368 | 297 | 44 |
4 | 70 | 457 | 385 | 110 |
5 | 86 | 533 | 410 | 130 |
6 | 104 | 610 | 455 | 192 |
8 | 130 | 762 | 557 | 466 |
10 | 162 | 914 | 615 | 730 |
12 | 210 | 1041 | 715 | 1120 |
14 | 234 | 1118 | 790 | 1495 |
16 | 264 | 1245 | 815 | 1950 |
18 | 304 | 1397 | 815 | 2400 |
<
<
<
<
<
<
<
<
<
<
