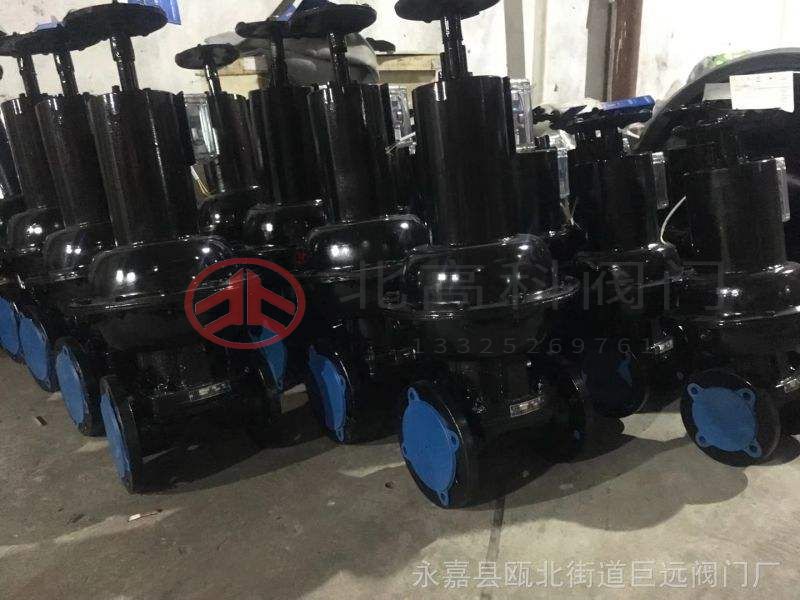

G6B41J襯膠氣動隔膜閥概述：隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流。可廣泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。
G6B41J氣動襯膠隔膜閥特點如下：
最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式隔膜閥、直流式隔膜閥、截止式隔膜閥、直通式隔膜閥、閘板式隔膜閥和直角式隔膜閥六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
氣動襯膠隔膜閥性能規范
型號 | 公稱壓力PN(MPa) | 試驗壓力Ps(MPa) | 適用介質 | 工作溫度(℃) | |
殼體試驗 | 密封試驗 | ||||
G6B41wJ-6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤100 |
G6B41wJ-10 | 0.4 | 0.6 | 0.44 | ||
G6B41wJ-16 | 1.6 | 2.4 | 1.76 | ||
氣動襯膠隔膜閥主要零件材料
零件名稱 | 閥體 | 閥瓣、閥蓋 | 氣缸、氣缸蓋 | 螺桿、閥桿、活塞 | 隔膜 |
材料 | HT200襯氟塑膠、襯橡膠 | HT200 | HT200 | 35 | 氯丁橡膠、氟塑料 |
氣動襯膠隔膜閥產品規格
型號 | 公稱通徑DN（mm) | ||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
G6B41wJ-6 |
|
|
|
|
|
|
|
|
|
| . |
G6B41wJ-10 |
|
|
|
|
| . | . | . | . | . |
|
G6B41wJ-16 | . | . | . | . | . |
|
|
|
| ||
氣動襯膠隔膜閥產品特點：G6B41J-10型 常閉氣動G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型設計與制造按：GB12239 結構長度按：GB12221 法蘭連接尺寸按：GB 4216.4 試驗與檢驗按：GB/T 13927 常閉式氣動隔膜閥
氣動襯膠隔膜閥用途和主要性能規范
氣動襯膠隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
氣動襯膠隔膜閥各種視裹材質的推薦使用范圍
視裹材質（代號） | 適用溫度 | 適用介質 |
硬橡膠（NR） | -10 o C～85 o C | 除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
軟橡膠（BR） | -10 o C～85 o C ] | 具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
丁基膠（IIR） | -10 o C～120 o C | 抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
氯丁膠 | （CR）-10 o C～120 o C | 動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
鑄鐵不視裹 | -40 o C～100 o C | 非腐蝕性介質 |
隔膜材質的推薦使用范圍
隔膜材質（代號） | 適宜溫度 | 適用介質 |
丁基膠（B級） | -40 o C～100 o C | 良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
天然膠（Q級） | -50 o C～100 o C | 用于凈化水、無機鹽、稀釋無機酸。 |
氣動襯膠隔膜閥主要性能參數
型號 | 公稱通徑DN（mm） | 工作壓力WP（Mpa） | 試驗壓力（Mpa） | 試驗溫度（o C） | |
密封 | 強度 | ||||
EG41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常溫 |
EG41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 | |
氣動襯膠隔膜閥結構特點和作用原理
氣動襯膠隔膜閥主要零件的材料
序號 | 名稱 | 材料 |
1 | 體閥 | 鑄鐵 |
2 | 襯囊層 | 橡膠 |
3 | 隔膜 | 橡膠 |
4 | 閥瓣 | 鑄鐵 |
5 | 閥蓋 | 鑄鐵 |
6 | 閥桿 | 碳鋼 |
7 | 手輪 | 鑄鐵 |
氣動襯膠隔膜閥主要連接尺寸
公稱通 |
公稱壓力 |
工作壓力 |
主要外形尺寸 | 適用范圍 | 重量 | |||||||||
L | D1 | D | D0 | ? | Z | H |
溫度 | 介質 | ||||||
J型 | W型 | J型 | W型 | |||||||||||
20 | 1.6 | 1.6 | 121 | 117 | 75 | 105 | 70 | 13.5 | 4 | 103 | 小于等于100 | 一般腐蝕性 | 非腐蝕性 | 3 |
25 | 131 | 127 | 85 | 115 | 83 | 112 | 4.3 | |||||||
32 | 150 | 146 | 100 | 140 | 114 | 17.5 | 144 | 6.5 | ||||||
40 | 163 | 159 | 110 | 150 | 156 | 7.9 | ||||||||
50 | 194 | 190 | 125 | 165 | 140 | 177 | 10.6 | |||||||
65 | 1.0 | 1.0 | 220 | 216 | 145 | 185 | 165 | 164.5 | 17.6 | |||||
80 | 258 | 254 | 160 | 200 | 230 | 8 | 181.5 | 25.5 | ||||||
100 | 309 | 305 | 180 | 220 | 280 | 253 | 36.2 | |||||||
125 | 362 | 356 | 210 | 250 | 282 | 47.5 | ||||||||
150 | 412 | 406 | 240 | 285 | 368 | 366.5 | 74 | |||||||
200 | 527 | 521 | 295 | 342 | 483 | 22 | 143 | |||||||
<
<
<
<
<
<
<
<
<
<
