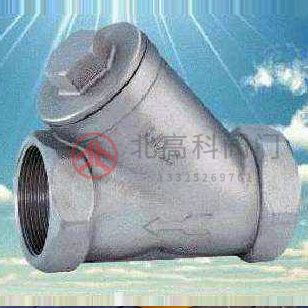

GL11H-16 內螺紋聯接Y型過濾器：閥體材料為灰鑄鐵，主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便、納污量大等等特點，主要用于水、蒸氣等介質。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。可根據客戶需要設置過濾網的目數。
產品性能參數
| 型號 | PN | 工作壓力 (MPa) | 適用溫度 (℃) | 適用介質 |
|---|---|---|---|---|
| GL11H-16 | 16 | ≤1.6 | ≤200 | 水、蒸汽 |
產品零部件材料
| 型號 | 材料 | ||
|---|---|---|---|
| 閥體、閥蓋 | 墊片 | 網 | |
| GL11H-16 | 灰鑄鐵 | 石棉 | 不銹鋼 |
產品外形及結構尺寸
| DN | DN/in | L | B | H |
|---|---|---|---|---|
| 15 | ½ | 90 | 16 | 54 |
| 20 | ¾ | 105 | 18 | 62 |
| 25 | 1 | 125 | 23 | 71 |
| 32 | 1¼ | 140 | 23 | 75 |
| 40 | 1½ | 160 | 26 | 90 |
| 50 | 2 | 190 | 28 | 92 |
<
<
<
<
<
<
<
<
<
<
