高壓減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。
本公司經營的高壓氣體減壓閥是一種自動降低管路工作壓力的專門裝置，高壓減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內。高壓氣體減壓閥的特點是在進口壓力不斷變化的情況下，保持出口壓力值在一定的范圍內。在應用高壓氣體減壓閥時，必須遵循其適用規范的要求，以確保經營正常進行。
■ 結構特點和用途

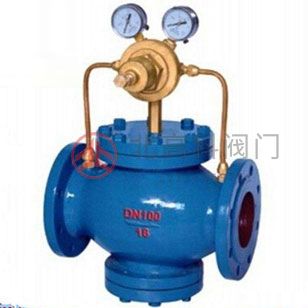

Yk43系列氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
高壓氣體減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體介質。
■ 主要技術參數與性能指標
| 閥體形式 | 直通鍛造閥體 | ||||
|---|---|---|---|---|---|
| 公稱通徑 | DN15～300mm | ||||
| 法蘭標準 | ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) | ||||
| 連接形式 | 法蘭(FF RF RTJ)、焊接(BW SW) | ||||
| 公稱壓力(MPa) | 11.0 | 15.0 | 26.0 | 42.0 | |
| 殼體試驗壓力(Mpa) | 16.5 | 22.5 | 39.0 | 63.0 | |
| 密封試驗壓力(Mpa) | 12.1 | 16.5 | 28.6 | 46.2 | |
| 最高進口壓力(Mpa) | <11.0 | <15.0 | <26.0 | <42.0 | |
| 壓力特性偏差(Mpa)△P2P1 | GB12246-1989 | ||||
| 流量特性偏差(Mpa)△P2G2 | GB12246-1989 | ||||
| 滲透量 | X/F(橡膠/聚四氟乙稀)：O滲漏 Y(硬密封)：按GB12245-1989 | ||||
■ 主要零件材料
| 1 | 底蓋 | 碳鋼 | 不銹鋼 |
|---|---|---|---|
| 2 | 閥體 | 碳鋼 | 不銹鋼 |
| 3 | 彈簧 | 65Mn | |
| 4 | 閥瓣 | 2Cr13/304 | 304 |
| 5 | 閥座/閥桿 | 2Cr13/304 | 304 |
| 6 | 導向套 | 2Cr13/304 | 304 |
| 7 | 活塞 | 304/銅合金 | |
| 8 | 閥蓋 | 碳鋼 | 不銹鋼 |
| 9 | 導閥 | 不銹鋼/銅 | |
| 10 | 接頭 | 25 | 304 |
■ 主要外形尺寸
| 公稱通徑DN(mm) | L | H | H1 | |||||
|---|---|---|---|---|---|---|---|---|
| 11.0MPa | 15.0MPa | 26.0MPa | 42.0MPa | 11-15MPa | 26-42MPa | 11-15MPa | 26-42MPa | |
| DN15～400 | 由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技 術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 | |||||||
<
<
<
<
<
<
<
<
<
<
