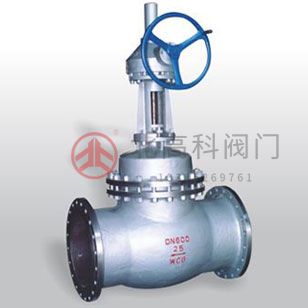

柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥相比截止閥，壽命長，操作省力。但調節行程比截止閥要長，所以節流控制比截止閥要難。對調節有明確要求的場所，兩者都不適合。

傘齒輪柱塞閥概述：

UJ41H-16C傘齒輪柱塞閥性能規范：

公稱壓力（PN）：1.6Mpa

低壓氣密封試驗壓力：0.6Mpa

強度試驗壓力（PT）：2.4Mpa

適用介質：蒸汽、油品、水

UJ41H（Y）-25性能規范：

公稱壓力（PN）：2.5-4Mpa

低壓氣密封試驗壓力：0.6Mpa

強度試驗壓力（PT）：3.75-6Mpa

適用介質：蒸汽、油品、水

傘齒輪柱塞閥適用范圍

當前柱塞閥適用于治金、電業、化工、煉油、化肥、紡織、輕工、食品等行業中，壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等管道上作為介質流動的啟閉裝置，也可以作為調節流量之用。

主要連接、結構尺寸：
