電動柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、電動執行器等零件組成。
電動柱塞閥工作原理
當電動執行器旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。
柱塞閥相比截止閥，壽命長，操作省力。但調節行程比截止閥要長，所以節流控制比截止閥要難。對調節有明確要求的場所，兩者都不適合。
概述

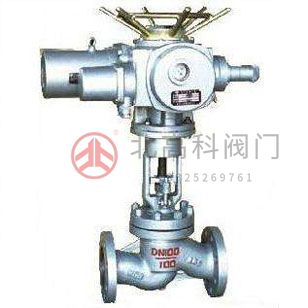

電動柱塞閥U941 UJ941H外形分Z字形和腰鼓形兩種，但內部結構和零件尺寸完全相同。有金屬和非金屬密封。電動頭來采用揚州和天津市閥門公司（原天津第二通用機械廠）引進美國依米托克（Limitorque）技術生產的SMC系列多回轉型電動裝置，這種電動裝置在國內屬于上乘，其產品被我廠長期使用。
適用范圍
當前柱塞閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

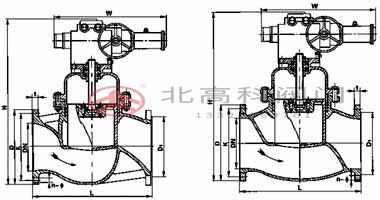

結構示意圖
主要連接、結構尺寸
| DN(mm) 尺寸 | （UJ941H） U941SM | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| 型號 | SMC-03 | SMC-00 | SMC-00 | SMC-00 | SMC-0 SMC-1 | SMC-0 SMC-1 | SMC-1 | SMC-1 SMC-2 | SMC-1 SMC-2 | SMC-1 SMC-2 | SMC-1 | SMC-2 | SMC-3 |
| W | 865 | 910 | 910 | 910 | 940 1052 | 940 1052 | 1052 | 1052 1150 | 1052 1150 | 1052 1150 | 1150 | 1150 | |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 （375） | 425 （450） | 485 （515） | 555 （580） | 620 （666） | 670 （685） | 730 （755） |
| K | 125 | 145 | 160 | 190 | 220 | 250 | 310 （320） | 370 （385） | 430 （450） | 490 （510） | 550 （585） | 600 （610） | 660 （670） |
| D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274 （284） | 330 （345） | 389 （409） | 448 （465） | 503 （535） | 548 （560） | 609 （615） |
| t | 20 | 22 | 24 | 24 | 26 | 28 | 30 （34） | 32 （38） | 34 （42） | 38 （46） | 40 （50） | 42 （50） | 44 （52） |
| n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 （12-30） | 12-30 （12-33） | 16-30（16-33） | 16-33 （16-36） | 16-36 （16-39） | 20-36 （20-39） | 20-36 （20-42） |
本廠生產的電動柱塞閥所需的力距參數表
| DN(mm) 尺寸 | U941SM-25(40)?? (N.m) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 |
| PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |
SMC系列閥門電動裝置技術參數
| DN(mm) 尺寸 | 允許輸出轉矩（N.m） | 速比范圍 | 允許推力（KN） | 允許閥桿直徑（㎜） | 參考重量（㎏） |
|---|---|---|---|---|---|
| SMC-04 | 110 | 18-90 | 35 | 26 | 40-45 |
| SMC-03 | 270 | 15-130 | 45 | 38 | 60-70 |
| SMC-00 | 500 | 11-148 | 90 | 50 | 100-110 |
| SMC-0 | 970 | 12-198 | 150 | 65 | 130-150 |
| SMC-1 | 1800 | 13-230 | 250 | 76 | 170-185 |
| SMC-2 | 2700 | 10-200 | 300 | 89 | 190-210 |
| SMC-3 | 5800 | 11-200 | 600 | 127 | 480-520 |
SMC系列典型規格技術參數
| DN(mm) 尺寸 | 輸出轉矩 （N.m） | 輸出轉速 （r/min） | 電機功率 （kw） | 電機堵轉電流 |
|---|---|---|---|---|
| SMC-04 | 110 | 18 | 0.2 | 7.42 |
| 110 | 36 | 0.3 | 9.31 | |
| SMC-03 | 200 | 18 | 0.4 | 12.04 |
| 270 | 24 | 0.6 | 17.15 | |
| SMC-00 | 500 | 18 | 0.6 | 17.15 |
| 500 | 36 | 1.5 | 38.85 | |
| SMC-0 | 700 | 18 | 1.1 | 29.68 |
| 970 | 18 | 1.5 | 38.85 | |
| SMC-1 | 1200 | 12 | 1.5 | 38.85 |
| 1200 | 24 | 2.2 | 50.82 | |
| 1800 | 12 | 2.2 | 50.82 | |
| SMC-2 | 1800 | 24 | 3.0 | 65.03 |
| 200 | 12 | 2.2 | 50.82 | |
| 2700 | 12 | 3.0 | 65.03 | |
| SMC-3 | 4000 | 12 | 4.0 | 74.20 |
| 5800 | 12 | 5.5 | 91.63 |
注：1、表中所列為典型規格的技術參數，用戶如選用其它參數，訂貨時請說明。
2、表中電機堵轉電流值為產品數值。
<
<
<
<
<
<
<
<
<
<
