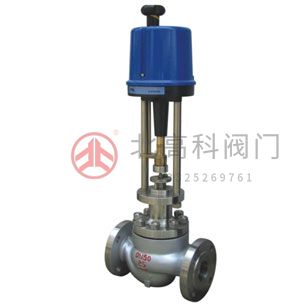

HCB籠式調節閥結構特點和應用范圍 CV3000-HCB籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。 本產品符合GB/T4213-92。
HCB籠式調節閥技術參數和性能指標
HCB籠式調節閥閥體
型 式 直通鑄造球形閥
公稱通徑 100～300mm
公稱壓力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式 法蘭連接：FF、RF、RJ、LG
法蘭標準：JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接連接：對接焊BW
材 料 ZG25 ZG1Cr18Ni9Ti
ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 閥 蓋 常溫型（P）：-17～+230℃ 伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）：整體式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料
HCB籠式調節閥閥內組件
閥芯型式 先導式閥芯
材 料 17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金
HCB籠式調節閥執行機構
型 式 HA多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧范圍 0.02～0.10MPa、0.08～0.24MPa
供氣壓力 0.14、0.16、0.28、0.35MPa
氣源接口 Rc 1 4
環境溫度 -30～+70℃
閥作用型式 氣—關式或氣—開式
附 件 定位器、手輪機構、氣動閥位傳送器等
性 能
泄 漏 量 符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
回 差 3%（不帶定位器）、1%（帶定位器）
基本誤差 ±5%（不帶定位器）、±1%（帶定位器）
注：采用標準的V型聚四氟乙烯填料時
<
<
<
<
<
<
<
<
<
<
