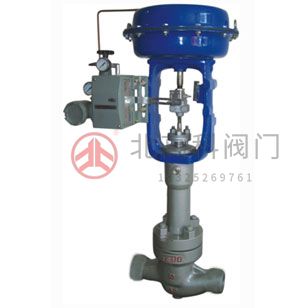

GVPS型高壓單座調節閥是一種上導向結構的調節閥，閥結構緊湊，壓降損失小、流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。
調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
主要技術參數和性能指標
型式：單座鑄造球形閥
公稱通徑：25/40/50/80mm
JIS63K
連接形式：法蘭連接 RF、RJ
法蘭標準 JIS B2201-1984
焊接連接 嵌接焊SW（25~80mm） 對接焊BW（80mm）
材料：碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2TI、ZG316L等）
上閥蓋：常溫型（P）：-5-+230℃
伸長I型（EI）：+230~+560℃
壓蓋型式：螺栓押金式
填料：V型聚四氟乙烯調料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座栓塞型閥芯
流量特征：等百分比特性（%C）和線性特性（LC）
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18/316L）、不銹鋼堆焊司鈦萊合金、鈦和耐腐蝕合金等
執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20-100/40-200/80-240KPn（LHA、LVA5型），190-250/100-300/100-350KPn（LVA6型）
供氣壓力：260-400KPn（LHA型）、260-280KPn（LVA5型）、280-400KPn（LVA6型）、300-500KPn（LVP型）
氣源接口Rc1/4
環境溫度：-30-+70℃
閥作用型式
用正作用或反作用執行機構實現發的氣關式或氣開式
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
泄漏量：金屬閥座 小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：帶定位器 小于全行程的1%
基本誤差：帶定位器 小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50:1
訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
<
<
<
<
<
<
<
<
<
<
