壓力調節閥亦稱自力式平衡閥、流量控制閥、流量控制器、動態平衡閥、流量平衡閥，是一種直觀簡便的流量調節控制裝置，管網中應用流量調節閥可直接根據設計來設定流量，閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙洌行У慕鉀Q管網的水力失調。流量調節閥主要應用于：集中供熱（冷）等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題。
一、氣動高壓調節閥 概述

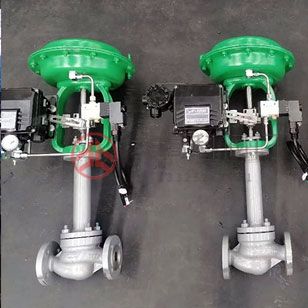

ZJHS-220、ZJHS-320型氣動薄膜精小型角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
二、氣動高壓調節閥 主要技術參數
| 公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系數Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 可調范圍 | 30：1 | |||||||||||||||
| 公稱壓力 | 標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa | |||||||||||||||
| 閥芯形式 | 單座柱塞型閥芯 | |||||||||||||||
| 流量特性 | 直線、等百分比 | |||||||||||||||
| 工作溫度 | 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ | |||||||||||||||
| 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產 | |||||||||||||||
三、氣動高壓調節閥 允許壓差
| 公稱 通徑 | PN 320 | 6 | 10 | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN 220 | |||||||||||||||||||||||||||||||||
| 閥座 直徑 | 3 | 4 | 6 | 4 | 6 | 7 | 8 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 | |
| 輸入 信號 kgf/cm2 (0.2～0.1) | 320 | 200 | 320 | 200 | 80 | 320 | 200 | 80 | 40 | 20 | 80 | 40 | 16 | 4 | 4 | 16 | 4 | 6 | 16 | 25 | 1 | 16 | 0.6 | ||||||||||
| 220 | 160 | 220 | 160 | 64 | 40 | 140 | 64 | 25 | 64 | 16 | 25 | 8 | 20 | 6 | 10 | 4 | 6 | 2.5 | |||||||||||||||
| 輸入 信號 kgf/cm2 (0.6～1.8) | 320 | 320 | 160 | 100 | 320 | 160 | 64 | 160 | 35 | 64 | 20 | 55 | 16 | 30 | 10 | 16 | 6 | ||||||||||||||||
| 320 | 220 | 200 | 110 | 220 | 200 | 70 | 200 | 45 | 70 | 25 | 70 | 20 | 35 | 14 | 20 | 8 | |||||||||||||||||
四、氣動高壓調節閥 主要零件材料
| 零件名稱 | 閥體 | 閥桿 | 閥芯 | 閥座 | 填料 | 壓縮彈簧 | 波紋薄膜 |
|---|---|---|---|---|---|---|---|
| 材料 | 40鍛鋼 不銹鋼 鉬二鈦 | 2Cr13 不銹鋼 鉬二鈦 | 2Cr13或堆 焊鈷鉻鎢 硬質合金 | 2Cr13或堆 焊鈷鉻鎢 硬質合金 | V形 聚四氟乙烯圈 | 60Si2Mn | 丁睛橡膠 夾尼襯里 |
五、氣動高壓調節閥 性能指標
| 序號 | 項目 | 單位 | 不帶定位器 | 帶定位器 | |
|---|---|---|---|---|---|
| 1 | 基本誤差 | ％ | ±4 | ±1 | |
| 2 | 回差 | ％ | 2.5 | 1 | |
| 3 | 死區 | ％ | 1.5 | 0.1 | |
| 4 | 允許泄漏量 | ％ | 為C值的0.01％，對C≤4.Q泄≈0 | ||
| 5 | 額定流量系數Kv偏差 | C≤4 | ％ | ±15 | |
| 流量特性誤差 | C>4 | ％ | ±10 | ||
六、氣動高壓調節閥 外形尺寸
| 公通徑 (mm) | 6 | 10 | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1(mm) | 100 | 105 | 105 | 120 | 135 | 190 | 225 | 275 | 315 | 365 | 400 | 510 | |
| L2(mm) | 83 | 90 | 105 | 120 | 135 | 165 | 190 | 215 | 260 | 290 | 300 | 400 | |
| 薄膜式 | H(mm) | 407 | 406 | 425 | 401 | 493 | 502 | 500 | 630 | 630 | 620 | 848 | 910 |
| D(mm) | 285 | 360 | 470 | 620 | |||||||||
| 重量(KG) | 37 | 43 | 46 | 52 | 93 | 160 | 123 | 224 | 297 | 442 | 650 | 780 | |
| 活塞式 | H(mm) | 527 | 526 | 545 | 521 | 586 | 595 | 593 | 655 | 655 | 645 | 758 | 820 |
| D(mm) | 264 | 352 | 490 | ||||||||||
| 重量(KG) | 51 | 57 | 60 | 66 | 92 | 105 | 122 | 217 | 290 | 435 | 628 | 758 | |
<
<
<
<
<
<
<
<
<
<
