D71X手柄對夾蝶閥是一種中線結構的軟密封蝶閥，由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。該閥門設計新穎、結構緊湊，90°回轉即可完成開關操作，密封性能可靠，使用壽命長。它廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道中，用于調節流量和截流介質

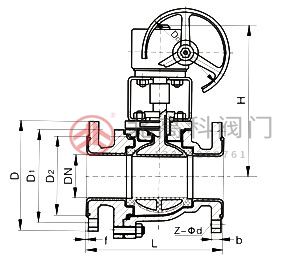

結構簡圖：
型號說明：
手
動 | Q41F4/P (半襯) | 蝸輪 傳 動 | Q341F4/P (半襯) |
Q41F46/P (半襯) | Q341F46/P (半襯) | ||
Q41F4 (全襯 ) | Q341F4 (全襯) | ||
Q41F46 (全襯 ) | Q341F46 (全襯) | ||
氣
動 | Q641F4/P (半襯) | 電
動 | Q941F4/P (半襯) |
Q641F46/P (半襯) | Q941F46/P (半襯) | ||
Q641F4 (全襯) | Q941F4 (全襯) | ||
Q641F46 (全襯) | Q941F46 (全襯) |
采用標準：
遵循規范 | STANDARD |
設計與制造 | GB 1 2237 |
結構長度 |
JB 1686(DN32～150) |
法蘭尺寸 | JB78/JB79(或按合同標準) |
壓力試驗 | GB/T 13927 |
標 志 | GB 12220 |
供 貨 | GB/T 12252 |
零部件可選材料：
序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
Z | C | P | R | Pl | R L | ||
1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
3 | 襯里層巾習座 | FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴) | |||||
4 | 填料壓蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
5 | 填料 | PTFE(F4)聚四氟乙烯 | |||||
6 | 螺 栓 | 35 | 35 | 1Crl7Ni2 | 1Crl7Ni2 | 1Crl8Ni9 | 1Crl8Ni9 |
7 | 螺母 | 45 | 45 | OCrl8Ni9 | OCrl8Ni9 | OCrl8Ni9 | OCrl8Ni9 |
8 | 手柄 | WCC | |||||
外形尺寸：
公稱通徑 | 標準值 | 參考值 | |||||||||
DN |
NPS | L | D | D1 | D2 | f | b | Z-φd | D0 | H | 重量 |
PN1.0MPa | |||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2.5 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9 5 |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4/8-φ18 | 350 | 185 | 19 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 240 | 195 | 33 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 500 | 210 | 58 |
150 | 6 | 360 | 280 | 240 | 21O | 3 | 24 | 8-φ23 | 200* | 450 | 93 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 240* | 490 | 155 |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240* | 550 | 210 |
300 | 12 | 610 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 320* | 600 | 220 |
350 | 14 | 686 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 320* | 675 | 245 |
400 | 16 | 762 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 360* | 780 | 260 |
PNl.6MPa | |||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2 5 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 350 | 185 | 19 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 240 | 195 | 33 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 500 | 210 | 58 |
150 | 6 | 360 | 280 | 240 | 21O | 3 | 28 | 8-φ23 | 200* | 450 | 93 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 240* | 490 | 155 |
250 | 10 | 533 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 240* | 550 | 210 |
300 | 12 | 610 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 280* | 600 | 220 |
350 | 14 | 686 | 520 | 470 | 435 | 4 | 38 | 16-φ25 | 320* | 675 | 245 |
400 | 16 | 762 | 580 | 525 | 485 | 4 | 40 | 16-φ30 | 360* | 780 | 260 |
PN2.5MPa | |||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 16 | 4-φ14 | 120 | 80 | 2.5 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 1OO | 4.5 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 |
40 | 11/2 | 180 | 145 | 11O | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 22 | 8-φ18 | 300 | 145 | 15 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 300 | 185 | 19 |
100 | 4 | 280 | 230 | 190 | 160 | 3 | 24 | 8-φ23 | 200* | 195 | 33 |
125 | 5 | 320 | 270 | 220 | 188 | 3 | 28 | 8-φ25 | 200* | 210 | 58 |
150 | 6 | 360 | 300 | 250 | 218 | 3 | 30 | 8-φ25 | 200* | 450 | 93 |
200 | 8 | 457 | 360 | 31 0 | 278 | 3 | 34 | 12-φ25 | 240* | 495 | 155 |
250 | 10 | 533 | 425 | 370 | 332 | 3 | 36 | 12-φ30 | 280* | 555 | 210 |
300 | 12 | 610 | 485 | 430 | 390 | 4 | 40 | 16-φ30 | 320* | 605 | 230 |
350 | 14 | 686 | 550 | 490 | 448 | 4 | 44 | 16-φ34 | 320* | 685 | 250 |
<
<
<
<
<
<
<
<
<
<
