扇形盲板閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。

扇形盲板閥廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。

F343CX蝸輪扇形盲板閥詳細資料：

一、蝸輪扇形盲板閥產品特點及工作原理：

F343CX蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥，翻板閥，扇形閥，由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。三根絲桿中上面一根絲杠中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封圈擦傷，其中一根絲桿上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。

二、蝸輪扇形盲板閥主要性能參數：

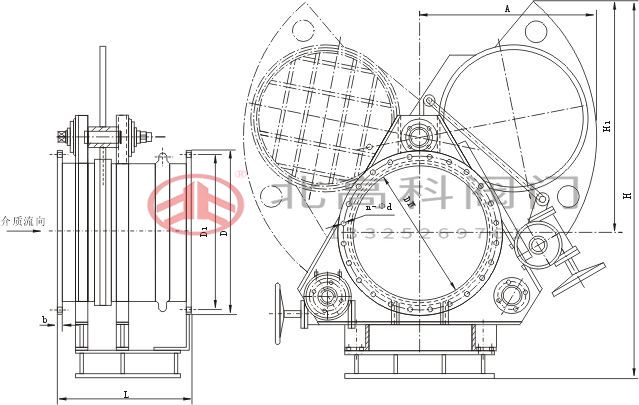

三、蝸輪扇形盲板閥主要外形連接尺寸：                                   單位：mm

 四、蝸輪扇形盲板閥訂貨須知：

      1、①產品名稱與型號②蝸輪扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。

      2、若已經由設計單位選定的蝸輪扇形盲板閥型號，請按蝸輪扇形盲板閥型號直接向我司銷售部訂購。

      3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。
