【產品說明】

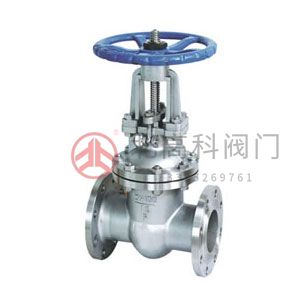

Z40W、Z40Y 不銹鋼閘閥適用于工作壓力 1.6~16.0MPa，工作溫度 ≤ 150℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、醋酸及弱腐蝕性、腐蝕性等介質。
【產品性能參數】
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
|---|---|---|---|---|
| Z40W-16P | 16 | 1.6 | ≤150 | 弱腐蝕性介質 |
| Z40W-25P | 25 | 2.5 | ||
| Z40Y-16P | 16 | 1.6 | ||
| Z40Y-25P | 16 | 1.6 | ||
| Z40Y-16R | 16 | 1.6 | 腐蝕性介質 | |
| Z40Y-25R | 25 | 2.5 | ||
| Z40W-40P | 40 | 4.0 | ≤150 | 弱腐蝕性介質 |
| Z40W-40P | 40 | 4.0 | ||
| Z40Y-40R | 40 | 4.0 | 腐蝕性介質 | |
| Z40Y-40R | 40 | 4.0 | ||
| Z40W-100P | 100 | 10.0 | ≤200 | 醋酸類 |
| Z40W-160P | 160 | 16.0 |
【產品零部件材料】
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
| Z40W-16P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼本體材料 | 聚四氟乙烯 |
| Z40W-25P | ||||
| Z40Y-16P | 堆焊鐵基合金 | |||
| Z40Y-25P | ||||
| Z40Y-16R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | ||
| Z40Y-25R | ||||
| Z40W-40P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 本體材料 | |
| Z40W-40P | 堆焊硬質合金 | |||
| Z40Y-40R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 本體材料 | |
| Z40Y-40R | 堆焊硬質合金 | |||
| Z40W-100P | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 堆焊硬質合金 | |
| Z40W-160P | ||||
【Z40W、Z40Y (PN16) 不銹鋼閘閥外形及結構尺寸】
| DN | L | D | D1 | D2 | b | f | z×ød | H | D0 | 重量 / kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4×?14 | 175 | 200 | 4 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4×?14 | 180 | 200 | 5 |
| 25 | 160 | 114 | 85 | 65 | 14 | 2 | 4×?14 | 210 | 200 | 6 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4×?18 | 210 | 200 | 7 |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4×?18 | 350 | 200 | 19 |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×?18 | 358 | 240 | 29 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×?18 | 375 | 240 | 33 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×?18 | 433 | 280 | 45 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×?18 | 502 | 320 | 63 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×?18 | 312 | 360 | 108 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×?23 | 676 | 360 | 134 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×?23 | 820 | 400 | 192 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×?25 | 969 | 450 | 273 |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12×?25 | 1142 | 560 | 379 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×?25 | 1280 | 640 | 590 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×?30 | 1452 | 640 | 850 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×?30 | 1541 | 720 | 907 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×?34 | 1676 | 720 | 958 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×?41 | 1874 | 800 | 1112 |
【Z40W、Z40Y (PN25) 不銹鋼閘閥外形及結構尺寸】
| DN | L | D | D1 | D2 | b | f | z×ød | H | D0 | 重量 / kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4×?14 | 175 | 200 | 4 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4×?14 | 180 | 200 | 5 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4×?14 | 210 | 220 | 6 |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4×?18 | 210 | 220 | 7 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4×?18 | 350 | 220 | 18 |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4×?18 | 358 | 250 | 25 |
| 65 | 165 | 180 | 145 | 120 | 22 | 3 | 8×?18 | 373 | 280 | 35 |
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8×?18 | 435 | 300 | 50 |
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8×?23 | 500 | 350 | 65 |
| 125 | 325 | 270 | 220 | 188 | 28 | 3 | 8×?25 | 614 | 400 | 100 |
| 150 | 350 | 300 | 250 | 278 | 30 | 3 | 8×?25 | 374 | 450 | 135 |
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12×?25 | 818 | 500 | 180 |
| 250 | 450 | 425 | 370 | 332 | 36 | 3 | 12×?30 | 969 | 550 | 207 |
| 300 | 500 | 485 | 430 | 390 | 40 | 4 | 16×?30 | 530 | 560 | 400 |
| 350 | 550 | 550 | 490 | 448 | 44 | 4 | 16×?34 | 1280 | 640 | 631 |
| 400 | 600 | 610 | 550 | 505 | 48 | 4 | 16×?34 | 1450 | 640 | 900 |
| 450 | 650 | 660 | 600 | 555 | 50 | 4 | 20×?34 | 1541 | 720 | 1013 |
| 500 | 700 | 730 | 660 | 610 | 52 | 4 | 20×?41 | 1676 | 720 | 1166 |
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20×?41 | 1874 | 800 | 1258 |
| 700 | 900 | 955 | 875 | 815 | 60 | 5 | 24×?48 | 2280 | 850 | — |
| 800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24×?48 | 2420 | 700 | — |
