產品說明

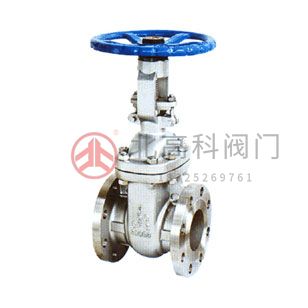

Z41Y 型 150(Lb)~600(Lb) 法蘭閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，壓力級 150(Lb)~600(Lb)，閥體材料為碳素鋼（Z41Y-150(Lb)~600(Lb)）、不銹鋼（Z41Y-150(Lb)P~600(Lb)P）的美標閘閥。
產品性能參數
| 型號 | 壓力級（Lb） | 適用溫度/℃ | 適用介質 |
|---|---|---|---|
| Z41Y-150(Lb)~600(Lb) | 150~600 | ≤425 | 水、蒸汽、油品等 |
| Z41Y-150(Lb)P~600(Lb)P | 150~600 | ≤150 | 硝酸等腐蝕性介質 |
產品零部件材料
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | 閥桿 | 閘板 | 填料、墊圈 | |
| Z41Y-150(Lb)~600(Lb) | WCB | 2Cr13 | WCB | V 形聚四氟乙烯、柔性石墨環、柔性石墨纏繞墊、聚四氟乙烯片 |
| Z41Y-150(Lb)P~600(Lb)P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ZG1Cr18Ni9Ti | |
產品外形及結構尺寸
| DN/in | L | H | D | D1 | D2 | b | z×Φd | D0 |
|---|---|---|---|---|---|---|---|---|
| 2 | 178 | 409 | 152 | 120.5 | 92 | 19.1 | 4×Φ19 | 200 |
| 3 | 203 | 470 | 190 | 152.5 | 127 | 23.9 | 4×Φ19 | 250 |
| 4 | 229 | 590 | 229 | 190.5 | 157 | 23.9 | 8×Φ22 | 300 |
| 6 | 267 | 630 | 279 | 241.5 | 216 | 25.4 | 8×Φ22 | 300 |
| 8 | 292 | 960 | 343 | 298.5 | 270 | 28.5 | 8×Φ22 | 350 |
| 10 | 330 | 1158 | 406 | 362 | 324 | 30.2 | 12×Φ25 | 400 |
| 12 | 356 | 1378 | 483 | 432 | 381 | 31.8 | 12×Φ25 | 450 |
| 14 | 381 | 1543 | 533 | 176.5 | 413 | 35 | 12×Φ29 | 500 |
| 16 | 406 | 1738 | 597 | 539.5 | 470 | 36.6 | 16×Φ29 | 600 |
| 18 | 432 | 1959 | 635 | 578 | 533 | 39.7 | 16×Φ32 | 600 |
| 20 | 457 | 2214 | 698 | 635 | 584 | 42.9 | 20×Φ32 | 680 |
| 24 | 508 | 2599 | 813 | 749.5 | 692 | 47.7 | 20×Φ35 | 760 |
| 30 | 610 | 3183 | 985 | 914 | 857 | 74.5 | 28×Φ35 | 915 |
| 36 | 711 | 3737 | 1170 | 1086 | 1022 | 90.5 | 32×Φ41 | 915 |
| DN/in | L | H | D | D1 | D2 | b | z×Φd | D0 |
|---|---|---|---|---|---|---|---|---|
| 2 | 216 | 424 | 165 | 127 | 92 | 22.6 | 8×Φ19 | 200 |
| 3 | 283 | 656 | 210 | 168 | 127 | 28.5 | 8×Φ22 | 250 |
| 4 | 305 | 615 | 254 | 200 | 157 | 31.8 | 8×Φ22 | 250 |
| 6 | 403 | 795 | 318 | 270 | 216 | 36.6 | 12×Φ22 | 350 |
| 8 | 419 | 1012 | 381 | 330 | 270 | 41.3 | 12×Φ25 | 400 |
| 10 | 457 | 1231 | 444 | 387.5 | 324 | 47.7 | 16×Φ29 | 450 |
| 12 | 502 | 1450 | 521 | 451 | 381 | 50.8 | 16×Φ32 | 500 |
| 14 | 762 | 1645 | 584 | 514.5 | 413 | 57 | 20×Φ32 | 600 |
| 16 | 838 | 1814 | 648 | 571.5 | 470 | 57.2 | 20×Φ35 | 600 |
| 18 | 914 | 1943 | 711 | 628.5 | 533 | 60.4 | 24×Φ35 | 680 |
| 50 | 991 | 2154 | 775 | 686 | 584 | 63.5 | 24×Φ35 | 760 |
| 24 | 1143 | 2553 | 914 | 813 | 692 | 69.9 | 24×Φ41 | 915 |
| DN/in | L | H | D | D1 | D2 | b | z×Φd | D0 |
|---|---|---|---|---|---|---|---|---|
| 2 | 292 | 458 | 165 | 127 | 92 | 25.4 | 8×Φ19 | 250 |
| 3 | 356 | 570 | 210 | 168 | 127 | 31.8 | 8×Φ22 | 250 |
| 4 | 432 | 690 | 273 | 216 | 157 | 38.1 | 8×Φ25 | 350 |
| 6 | 559 | 910 | 356 | 292 | 216 | 47.7 | 12×Φ29 | 450 |
| 8 | 600 | 1064 | 419 | 349 | 270 | 55.6 | 12×Φ32 | 500 |
| 10 | 787 | 1257 | 508 | 432 | 324 | 63.5 | 16×Φ35 | 600 |
| 12 | 838 | 1468 | 559 | 489 | 381 | 66.7 | 20×Φ35 | 680 |
| 14 | 889 | 1623 | 603 | 527 | 413 | 69.9 | 20×Φ38 | 760 |
| 16 | 991 | 1816 | 686 | 603 | 470 | 76.2 | 20×Φ41 | 760 |
| 18 | 1092 | 2100 | 743 | 654 | 533 | 82.6 | 20×Φ45 | 915 |
| 20 | 1194 | 2250 | 813 | 724 | 584 | 88.9 | 24×Φ45 | 950 |
| 24 | 1397 | 2730 | 940 | 838 | 692 | 102 | 24×Φ51 | 1000 |
