產品說明

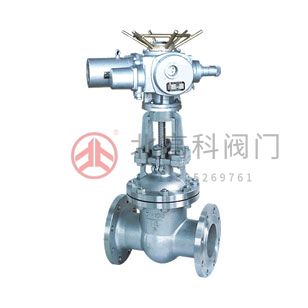

Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、鉻鎳鈦不銹鋼（Z941W-16P~63P）、鉻鎳鉬鈦不銹鋼（Z941W-16R~63R）、鉻鉬鋼（Z941W-16I~63I），公稱壓力 PN16~PN63，閥體材料為碳素鋼（Z941H-16C~63 Z941Y-16C~63）、鉻鎳鈦不銹鋼（Z941Y-16P~63P Z941W-16P~63P）、鉻鎳鉬鈦不銹鋼（Z941Y-16R~63R Z941W-16R~63R）、鉻鉬合金鋼（Z941Y-16I~63I Z941W-16I~63I）的閘閥。
產品性能參數
Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥主要性能參數|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|---|
|
Z941H-16C~63 |
16~63 |
1.6~6.3 | ≤425 |
水、蒸汽、油品 |
|
Z941Y-16C~63 |
|
Z941Y-16P~63P | ≤150 |
弱腐蝕性介質 |
|
Z941Y-16R~63R |
|
Z941Y-16I~63I | ≤550 |
蒸汽、油品 |
|
Z941Y-16P~63P | ≤150 |
弱腐蝕性介質 |
|
Z941W-16R~63R | ≤200 |
醋酸類 |
|
Z941W-16I~63I | ≤550 |
油品、蒸汽 |
|
Z941W-16P~63P | ≤150 |
弱腐蝕性介質 |
產品零部件材料
Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥零部件材料|
型號 |
材料 |
|---|
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|---|
|
Z941H-16C~63 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
Z941Y-16C~63 |
堆焊硬質合金 |
|
Z941Y-16P~63P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z941Y-16R~63R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
|
Z941Y-16I~63I |
鉻鉬合金鋼 |
堆焊硬質合金 |
|
Z941Y-16P~63P |
鉻鎳鈦不銹鋼 |
聚四氟乙烯 |
|
Z941W-16R~63R |
鉻鎳鉬鈦不銹鋼 |
本體 |
石棉石墨或柔性石墨 |
|
Z941W-16I~63I |
鉻鉬鋼 |
耐熱鋼或不銹鋼 |
|
Z941W-16P~63P |
鉻鎳鈦不銹鋼 |
產品外形及結構尺寸
Z941H、Z941Y、Z941W 型 PN16 電動楔式閘閥主要外形及結構尺寸|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
重量/kg |
|---|
|
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
615 |
50 |
|
65 |
265 |
180 |
145 |
120 |
18 |
4×Φ18 |
630 |
53 |
|
80 |
280 |
195 |
160 |
135 |
18 |
8×Φ18 |
710 |
63 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
740 |
83 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8×Φ18 |
820 |
128 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
907 |
174 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12×Φ23 |
1100 |
310 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12×Φ25 |
1200 |
455 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12×Φ25 |
1540 |
560 |
|
350 |
550 |
520 |
470 |
435 |
34 |
16×Φ25 |
1700 |
885 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16×Φ30 |
1933 |
1120 |
|
450 |
650 |
640 |
585 |
545 |
40 |
20×Φ30 |
2160 |
1330 |
|
500 |
700 |
705 |
650 |
608 |
44 |
20×Φ34 |
2240 |
1516 |
Z941H、Z941Y、Z941W 型 PN25 電動楔式閘閥主要外形及結構尺寸|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
重量/kg |
|---|
|
50 |
250 |
160 |
125 |
100 |
20 |
4×Φ18 |
615 |
50 |
|
65 |
265 |
180 |
145 |
120 |
22 |
4×Φ18 |
630 |
53 |
|
80 |
280 |
195 |
160 |
135 |
22 |
4×Φ18 |
710 |
63 |
|
100 |
300 |
230 |
190 |
160 |
24 |
8×Φ23 |
740 |
149 |
|
125 |
325 |
270 |
220 |
188 |
28 |
8×Φ25 |
820 |
192 |
|
150 |
350 |
300 |
250 |
218 |
30 |
8×Φ25 |
907 |
216 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12×Φ25 |
1100 |
286 |
|
250 |
450 |
425 |
370 |
332 |
36 |
12×Φ30 |
1200 |
366 |
|
300 |
500 |
485 |
430 |
390 |
40 |
16×Φ30 |
1540 |
660 |
|
350 |
550 |
550 |
490 |
448 |
44 |
16×Φ34 |
1700 |
770 |
|
400 |
600 |
610 |
550 |
505 |
48 |
16×Φ34 |
1933 |
990 |
Z941H、Z941Y、Z941W 型 PN40 電動楔式閘閥主要外形及結構尺寸|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
重量/kg |
|---|
|
50 |
250 |
160 |
125 |
100 |
20 |
4×Φ18 |
616 |
49 |
|
65 |
280 |
180 |
145 |
120 |
22 |
8×Φ18 |
630 |
65 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8×Φ18 |
690 |
140 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8×Φ23 |
803 |
160 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8×Φ25 |
910 |
213 |
|
150 |
450 |
300 |
250 |
218 |
30 |
8×Φ25 |
985 |
239 |
|
200 |
550 |
375 |
320 |
282 |
38 |
12×Φ30 |
1132 |
356 |
|
250 |
650 |
445 |
385 |
245 |
42 |
12×Φ34 |
1331 |
517 |
|
300 |
750 |
510 |
450 |
408 |
46 |
16×Φ34 |
1470 |
825 |
|
350 |
850 |
570 |
510 |
465 |
52 |
16×Φ34 |
1740 |
1029 |
|
400 |
950 |
655 |
585 |
535 |
58 |
16×Φ41 |
1859 |
1433 |
|
500 |
1150 |
755 |
670 |
612 |
62 |
20×Φ48 |
2450 |
2130 |
Z941H、Z941Y、Z941W 型 PN63 電動楔式閘閥主要外形及結構尺寸|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
重量/kg |
|---|
|
50 |
250 |
175 |
135 |
105 |
26 |
4×Φ23 |
616 |
49 |
|
65 |
280 |
200 |
160 |
130 |
28 |
8×Φ23 |
630 |
65 |
|
80 |
310 |
210 |
170 |
140 |
30 |
8×Φ23 |
695 |
140 |
|
100 |
350 |
250 |
200 |
168 |
30 |
8×Φ25 |
791 |
160 |
|
125 |
400 |
295 |
240 |
202 |
36 |
8×Φ30 |
868 |
200 |
|
150 |
450 |
340 |
280 |
240 |
38 |
8×Φ34 |
995 |
301 |
|
200 |
550 |
405 |
345 |
300 |
44 |
12×Φ34 |
1192 |
480 |
|
250 |
650 |
470 |
400 |
352 |
48 |
12×Φ41 |
1403 |
698 |
|
300 |
750 |
530 |
460 |
412 |
54 |
16×Φ41 |
1707 |
761 |
|
350 |
850 |
595 |
525 |
475 |
60 |
16×Φ41 |
2084 |
1135 |
|
400 |
950 |
670 |
585 |
525 |
66 |
16×Φ48 |
2238 |
1948 |
|
500 |
1150 |
800 |
705 |
640 |
70 |
20<span style="colo |
<
<
<
<
<
<
<
<
<
<
