產品說明

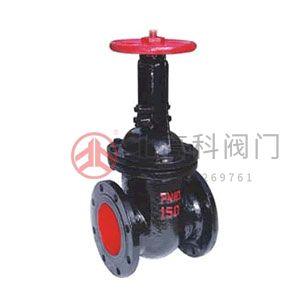

Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥：手動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為堆焊不銹鋼（Z44H）、堆焊硬質合金（Z44Y），公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z44H-16C~160C Z44Y-16C~160C）、鉻鉬鋼（Z44Y-16I~160I）、不銹鋼（Z44Y-16P~160P Z44Y-16R~160R）的閘閥。
產品性能參數
Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥主要性能參數|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|---|
|
Z44H-16C~160C |
16~160 |
1.6~16.0 | ≤425 |
天然氣、水、蒸汽、油品 |
|
Z44Y-16C~160C |
|
Z44Y-16I~160I | ≤550 |
水、蒸汽、油品 |
|
Z44Y-16P~160P | ≤150 |
硝酸類 |
|
Z44Y-16R~160R |
醋酸類 |
產品零部件材料
Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥零部件材料|
型號 |
材料 |
|---|
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|---|
|
Z44H-16C~160C |
碳素鋼 |
鉻不銹鋼 |
堆焊不銹鋼 |
柔性石墨 |
|
Z44Y-16C~160C |
堆焊鈷鉻鎢硬質合金 |
|
Z44Y-16I~160I |
鉻鉬鋼 |
鉻鉬鋼 |
|
Z44Y-16P~160P |
鉻鉬鈦鋼 |
鉻鉬鈦鋼 |
柔性石墨或聚四氟乙烯 |
|
Z44Y-16R~160R |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
產品外形及結構尺寸
Z44H、Z44Y 型 PN16 鋼制平行式雙閘板閘閥主要外形及結構尺寸|
DN |
DN/in |
L |
D |
H |
H1 |
D0 |
重量/kg |
|---|
|
40 |
1½ |
240 |
145 |
375 |
420 |
250 |
21 |
|
50 |
2 |
250 |
160 |
375 |
430 |
250 |
23 |
|
65 |
2½ |
270 |
180 |
445 |
517 |
300 |
37 |
|
80 |
3 |
280 |
195 |
445 |
530 |
300 |
39 |
|
100 |
4 |
300 |
215 |
510 |
510 |
300 |
52 |
|
125 |
5 |
325 |
245 |
665 |
800 |
350 |
100 |
|
150 |
6 |
350 |
280 |
658 |
818 |
350 |
119 |
|
200 |
8 |
400 |
335 |
681 |
891 |
400 |
186 |
|
250 |
10 |
450 |
405 |
870 |
1130 |
450 |
263 |
|
300 |
12 |
500 |
460 |
870 |
1130 |
500 |
385 |
|
350 |
14 |
550 |
520 |
920 |
1280 |
550 |
514 |
|
400 |
16 |
600 |
580 |
1040 |
1450 |
700 |
800 |
|
450 |
18 |
650 |
640 |
1140 |
1600 |
700 |
1060 |
|
500 |
20 |
700 |
705 |
1290 |
1800 |
700 |
1450 |
|
600 |
24 |
800 |
840 |
1490 |
2100 |
900 |
1750 |
|
700 |
28 |
900 |
910 |
2420 |
3130 |
900 |
2160 |
|
800 |
32 |
1000 |
1020 |
1890 |
2700 |
900 |
2470 |
Z44H、Z44Y 型 PN25 鋼制平行式雙閘板閘閥主要外形及結構尺寸|
DN |
DN/in |
L |
D |
H |
H1 |
D0 |
重量/kg |
|---|
|
40 |
1? |
240 |
145 |
385 |
430 |
250 |
21 |
|
50 |
2 |
250 |
160 |
390 |
430 |
250 |
24 |
|
65 |
2? |
270 |
180 |
445 |
517 |
300 |
37 |
|
80 |
3 |
280 |
195 |
450 |
530 |
300 |
38 |
|
100 |
4 |
300 |
230 |
510 |
620 |
300 |
58 |
|
125 |
5 |
325 |
270 |
665 |
800 |
350 |
100 |
|
150 |
6 |
350 |
300 |
685 |
818 |
350 |
119 |
|
200 |
8 |
400 |
360 |
690 |
891 |
400 |
197 |
|
250 |
10 |
450 |
425 |
870 |
1130 |
450 |
287 |
|
300 |
12 |
500 |
485 |
990 |
1300 |
500 |
385 |
|
350 |
14 |
550 |
550 |
920 |
1280 |
550 |
514 |
|
400 |
16 |
600 |
610 |
1040 |
1450 |
700 |
800 |
|
450 |
18 |
650 |
660 |
1140 |
1600 |
700 |
1060 |
|
500 |
20 |
700 |
730 |
1290 |
1800 |
700 |
1450 |
|
600 |
24 |
800 |
840 |
1490 |
2100 |
900 |
1750 |
|
700 |
28 |
900 |
955 |
1690 |
2400 |
900 |
2160 |
|
800 |
32 |
1000 |
1070 |
1890 |
2700 |
900 |
2470 |
Z44H、Z44Y 型 PN40 鋼制平行式雙閘板閘閥主要外形及結構尺寸|
DN |
DN/in |
L |
D |
H |
H1 |
D0 |
重量/kg |
|---|
|
40 |
1? |
240 |
145 |
391 |
435 |
250 |
26 |
|
50 |
2 |
250 |
160 |
395 |
450 |
250 |
30 |
|
65 |
2? |
280 |
180 |
458 |
530 |
300 |
43 |
|
80 |
3 |
310 |
195 |
477 |
565 |
300 |
62 |
|
100 |
4 |
350 |
230 |
530 |
640 |
300 |
82 |
|
125 |
5 |
400 |
270 |
605 |
740 |
350 |
115 |
|
150 |
6 |
450 |
300 |
725 |
885 |
350 |
145 |
|
200 |
8 |
550 |
375 |
905 |
1115 |
400 |
210 |
|
250 |
10 |
650 |
445 |
1035 |
1295 |
450 |
315 |
|
300 |
12 |
750 |
510 |
1135 |
1445 |
500 |
400 |
|
350 |
14 |
850 |
570 |
1220 |
1580 |
550 |
550 |
|
400 |
16 |
950 |
655 |
1340 |
1750 |
700 |
900 |
|
450 |
18 |
1050 |
680 |
1440 |
1900 |
700 |
1240 |
|
500 |
20 |
1150 |
755 |
1590 |
2100 |
700 |
1900 |
Z44H、Z44Y 型 PN63 鋼制平行式雙閘板閘閥主要外形及結構尺寸|
DN |
DN/in |
L |
D |
H |
H1 |
D0 |
重量/kg |
|---|
|
40 |
1? |
240 |
165 |
391 |
435 |
250 |
32 |
|
50 |
2 |
250 |
175 |
395 |
450 |
250 |
42 |
|
65 |
2? |
280 |
200 |
458 |
530 |
300 |
55 |
|
80 |
3 |
310 |
210 |
477 |
565 |
300 |
80 |
|
100 |
4 |
350 |
250 |
530 |
640 |
300 |
120 |
|
125 |
5 |
400 |
295 |
605 |
740 |
350 |
170 |
|
150 |
6 |
450 |
340 |
720 |
885 |
350 |
245 |
|
200 |
8 |
550 |
405 |
925 |
1135 |
450 |
415 |
|
250 |
10 |
650 |
470 |
1075 |
1335 |
450 |
415 |
|
300 |
12 |
750 |
530 |
1135 |
1445 |
500 |
505 |
|
350 |
14 |
850 |
595 |
1220 |
1580 |
550 |
650 |
|
400 |
16 |
950 |
670 |
1340 |
1750 |
700 |
1200 |
Z44H、Z44Y 型 PN100 鋼制平行式雙閘板閘閥主要外形及結構尺寸|
DN |
DN/in |
L |
D |
H |
H1 |
D0 |
重量/kg |
|---|
|
40 |
1? |
240 |
165 |
406 |
450 |
250 |
42 |
|
50 |
2 |
250 |
195 |
410 |
450 |
250 |
52 |
|
65 |
2? |
280 |
220 |
478 |
550 |
250 |
68 |
|
80 |
3 |
310 |
230 |
512 |
600 |
300 |
101 |
|
100 |
4 |
350 |
265 |
566 |
670 |
300 |
180 |
|
125 |
5 |
400 |
310 |
745 |
880 |
350 |
275 |
|
150 |
6 |
450 |
350 |
825 |
985 |
350 |
350 |
|
200 |
8 |
550 |
430 |
990 |
1200 |
400 |
408 |
|
250 |
10 |
650 |
500 |
1090 |
1350 |
450 |
505 |
|
300 |
12 |
750 |
585 |
1336 |
1646 |
450 |
670 |
|
350 |
14 |
850 |
655 |
2660 | — | — | — |
|
400 |
16 |
950 |
715 |
2950 | —</ |
<
<
<
<
<
<
<
<
<
<
