產品說明

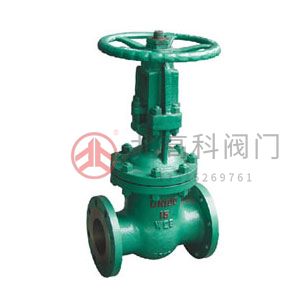

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥：電動、法蘭連接（DKZ960Y 為對接焊連接）、明桿楔式彈性閘板，閥座密封面材料為不銹鋼或硬質合金，公稱壓力 PN16~PN63，閥體材料為碳鋼（DKZ940H-16C~63、DKZ960Y-16C~63）、Cr5Mo（DKZ940Y-16I~63I）的真空閘閥。
產品性能參數
| 型號 | PN | 工作壓力/MPa |
|---|---|---|
| DKZ940H-16C~63 | 16~63 | 1.6~6.3 |
| DKZ940Y-16I~63I | ||
| DKZ960Y-16C~63 |
產品零部件材料
| 型號 | 材料 | |||||
|---|---|---|---|---|---|---|
| 閥體、閘板、閥蓋 | 填料 | 填料墊 | 手輪 | 閥桿螺母 | 閥桿 | |
| DKZ940H-16C~63 | WCB | 柔性石墨 | AL | QT450-10 | ZCuA110Fe3 | 1Cr13 |
| DKZ940Y-16I~63I | Cr5Mo | |||||
| DKZ960Y-16C~63 | WCB | |||||
產品外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×Φd | D3 | D7 | M | L1 | L2 | D0 | 電裝型號 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 160 | 125 | 100 | 16 | 4×Φ18 | 165 | 80 | 574 | 170 | 308 | 400 | Z10-18 | 106 |
| 65 | 265 | 180 | 145 | 120 | 18 | 4×Φ18 | 185 | 95 | 590 | 170 | 308 | 400 | Z20-18 | 115 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8×Φ18 | 205 | 114 | 625 | 170 | 388 | 400 | ZD22-18b | 126 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8×Φ18 | 232 | 140 | 756 | 170 | 349 | 400 | ZD22-18b | 136 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8×Φ23 | 335 | 182 | 930 | 325 | 411 | 250 | ZD30-18a | 222 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12×Φ23 | 400 | 240 | 1074 | 325 | 411 | 250 | ZD30-18a | 222 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12×Φ25 | 475 | 298 | 1269 | 408 | 530 | 360 | ZD45-36c | 454 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12×Φ25 | 530 | 350 | 1514 | 408 | 545 | 360 | ZD60-36b | 557 |
| 350 | 550 | 520 | 470 | 435 | 34 | 16×Φ25 | 610 | 402 | 1750 | 445 | 577 | 400 | ZD90-18b | 886 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16×Φ30 | 710 | 458 | 1900 | 445 | 617 | 400 | ZD120-36b | 1106 |
| 500 | 700 | 705 | 650 | 608 | 44 | 20×Φ34 | 850 | 560 | 2350 | - | - | - | DZW180 | 1060 |
| 600 | 800 | 840 | 770 | 718 | 48 | 20×Φ41 | 1015 | 684 | 2810 | 430 | 937 | 400 | DZW400 | 2688 |
| DN | L | D | D1 | D2 | b | z×Φd | D3 | D7 | M | L1 | L2 | D0 | 電裝型號 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 160 | 125 | 100 | 20 | 4×Φ18 | 165 | 80 | 629 | 197 | 363 | 400 | Z10-18 | 110 |
| 65 | 265 | 180 | 145 | 120 | 22 | 8×Φ18 | 185 | 95 | 629 | 197 | 363 | 400 | DZ-B | 116 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8×Φ18 | 232 | 114 | 690 | 197 | 363 | 400 | ZD22-18b | 136 |
| 100 | 300 | 230 | 190 | 160 | 24 | 8×Φ23 | 269 | 140 | 784 | 325 | 381 | 250 | ZD22-18b | 151 |
| 125 | 325 | 270 | 220 | 188 | 28 | 8×Φ25 | 232 | 182 | 734 | 197 | 363 | 250 | ZD22-18b | 219 |
| 150 | 350 | 300 | 250 | 218 | 30 | 8×Φ25 | 335 | 240 | 930 | 325 | 411 | 250 | ZD30-18b | 219 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12×Φ25 | 400 | 298 | 1074 | 345 | 460 | 250 | ZD30-18a | 318 |
| 250 | 450 | 425 | 370 | 332 | 36 | 12×Φ30 | 475 | 350 | 1269 | 408 | 530 | 360 | ZD45-36c | 459 |
| 300 | 500 | 485 | 430 | 390 | 40 | 16×Φ30 | 530 | 402 | 1514 | 408 | 530 | 360 | ZD60-36b | 562 |
| 350 | 550 | 550 | 490 | 448 | 44 | 16×Φ34 | 610 | 458 | 1750 | 445 | 577 | 360 | ZD90-36c | 891 |
| 400 | 600 | 610 | 550 | 505 | 48 | 16×Φ34 | 710 | 560 | 1900 | 445 | 617 | 400 | ZD120-36b | 1169 |
| 450 | 650 | 660 | 600 | 555 | 50 | 20×Φ34 | 750 | 684 | 2105 | 595 | 621 | 500 | ZD160-40b | 1358 |
| 500 | 700 | 730 | 660 | 610 | 52 | 20×Φ41 | 850 | - | - | - | - | - | DZW180 | - |
| 600 | - | - | - | - | - | - | 1015 | - | - | - | - | - | DZW400 | - |
| DN | L | D | D1 | D2 | D6 | d | z×Φd | D3 | D7 | H | H1 | D0 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 4×Φ18 | - | - | - | - | - | - |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 8×Φ18 | - | - | - | - | - | - |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8×Φ18 | 215 | 100 | 662 | 325 | ZD22-18b | 138 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8×Φ23 | 250 | 124 | 792 | 325 | ZD22-18a | 160 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8×Φ25 | 315 | 165 | 830 | 325 | ZD22-18a | 180 |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 8×Φ25 | 345 | 185 | 955 | 325 | ZD30-18 a | 241.4 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12×Φ30 | 420 | 250 | 1160 | 408 | ZD45-36 c | 426 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12×Φ34 | 525 | 295 | 1402 | 445 | ZD90-36b | 595 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16×Φ34 | 570 | 350 | 1612 | 445 | ZD120-36b | 802.5 |
<
<
<
<
<
<
<
<
<
<
