【產品說明】

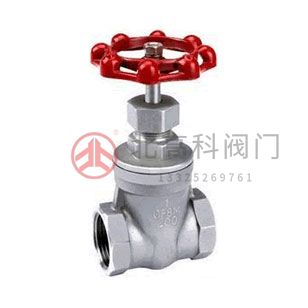

Z15W-16R、Z15W-16P 型不銹鋼閘閥（Z15W 絲口內螺紋不銹鋼閘閥）：手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。
Z15W-16R、Z15W-16P 型不銹鋼閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。
【產品性能參數】
| 型號 | PN | 工作壓力 (MPa) | 適用溫度 (℃) | 適用介質 |
|---|---|---|---|---|
| Z15W-16R | 16 | 1.6 | -20~180 | 水、輕微腐蝕性氣液體、飽和蒸汽、直接飲水 |
| Z15W-16P |
產品零部件材料
| 名稱 | 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 |
|---|---|---|---|---|
| 材料 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 膨脹石墨 |
產品外形及結構尺寸
| DN | Rc/in | L | B | H | D0 |
|---|---|---|---|---|---|
| 15 | Rc1/2 | 56.5 | 15 | 94 | 70 |
| 20 | Rc3/4 | 60 | 20 | 102 | 70 |
| 25 | Rc1 | 68 | 25 | 114 | 80 |
| 32 | Rc1¼ | 75.5 | 32 | 124 | 80 |
| 40 | Rc1¼ | 80 | 40 | 152.5 | 100 |
| 50 | Rc2 | 90.5 | 50 | 169.5 | 100 |
