產品說明

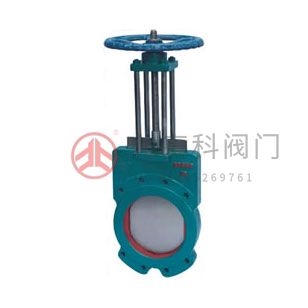

Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥：手動（Z73X）或渦輪驅動（Z373X），對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN2.5~PN16，閥體材料為灰鑄鐵的閘閥（漿液閥）。Z73X、Z373X 型漿料閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
產品特點
①結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小。②閘板密封面采用鉻鎳鈦不銹鋼，使用壽命長。③采用聚四氟乙烯填料，密封可靠，操作輕便靈活。
產品性能參數
| 型號 | PN | 工作壓力/MPa | 適用介質 | 適用溫度/℃ |
|---|---|---|---|---|
| Z73X-2.5 | 2.5 | 0.25 | 煤漿、糠漿、紙漿、泥漿、污水、礦渣等 | ≤120 |
| Z73X-2.5 | ||||
| Z73X-6 | 6 | 0.6 | ||
| Z373X-6 | ||||
| Z73X-10 | ||||
| 10 | 1.0 | |||
| Z373X-10 | ||||
| Z73X-16 | 16 | 1.6 | ||
| Z373X-16 |
產品零部件材料
| 型號 | 材料 | |||||
|---|---|---|---|---|---|---|
| 閥體 | 閘板 | 閥體密封圈 | 閥桿 | 支架 | 填料 | |
| Z73X-2.5 | 灰鑄鐵 | 鉻鎳鈦不銹鋼 | 合成橡膠或聚四氟乙烯 | 鉻不銹鋼 | 碳素鋼 | 聚四氟乙烯 |
| Z73X-2.5 | ||||||
| Z73X-6 | ||||||
| Z373X-6 | ||||||
| Z73X-10 | ||||||
| Z373X-10 | ||||||
| Z73X-16 | ||||||
| Z373X-16 | ||||||
產品外形及結構尺寸
| DN | 結構長度① | D1 | D2 | Z73X | Z373X | Z73X | Z373X | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | H | H1 | D0 | H | 型號 | L1/L2 | ||||
| 400 | 80 | 110 | 495 | 463 | 1026 | 1426 | 500 | — | — | 131/210 | — |
| 450 | 90 | 114 | 550 | 518 | 1128 | 1578 | 500 | — | — | 200/260 | — |
| 500 | 90 | 132 | 600 | 568 | 1225 | 1725 | 500 | — | — | 227/327 | — |
| 600 | 100 | 154 | 705 | 667 | 1466 | 2066 | 700 | 1640 | BA-1 | 347 | 425 |
| 700 | — | 165 | 810 | 772 | — | — | — | 1930 | — | 750 | |
| 800 | — | 190 | 920 | 878 | — | — | — | 2225 | — | 1050 | |
| 900 | — | 203 | 1020 | 978 | — | — | — | 2520 | BA-2 | — | 1350 |
| 1000 | — | 216 | 1120 | 1078 | — | — | — | 2805 | — | 1650 | |
① 圖中未注出，下同。
| DN | 結構長度 | D1 | D2 | Z73X | Z373X | Z73X | Z373X | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | H | H1 | D0 | H | 型號 | L1/L2 | ||||
| 50 | 40 | 43 | 125 | 9 | 306 | 356 | 240 | — | — | 10 | — |
| 65 | 40 | 46 | 145 | 118 | 317 | 382 | 240 | — | — | 11 | — |
| 80 | 50 | 46 | 160 | 132 | 336 | 416 | 240 | — | — | 13 | — |
| 100 | 50 | 52 | 180 | 156 | 374 | 474 | 280 | — | — | 16 | — |
| 125 | 50 | 56 | 210 | 184 | 446 | 571 | 280 | — | — | 20 | — |
| 150 | 60 | 56 | 210 | 184 | 446 | 571 | 280 | — | — | 38 | — |
| 200 | 60 | 60 | 295 | 266 | 610 | 810 | 360 | 41 | |||
| 250 | 70 | 68 | 350 | 319 | 695 | 945 | 400 | — | — | 76 | — |
| 350 | 80 | 78 | 460 | 429 | 895 | 1245 | 400 | — | — | 150 | — |
| 400 | 120 | 102 | 515 | 480 | 1120 | 1520 | 500 | — | — | 288 | — |
| 450 | 120 | 114 | 565 | 530 | 1320 | 1170 | 500 | — | — | 328 | — |
| 500 | 132 | 132 | 620 | 582 | 1410 | 1910 | 500 | — | — | 425 | — |
| 600 | 140 | 154 | 725 | 682 | 1540 | 2140 | 700 | 1640 | 491 | 660 | |
| 700 | — | 165 | 840 | 794 | — | — | — | 1930 | BA-1 | 800 | |
| 800 | — | 190 | 950 | 901 | — | — | — | 2225 | 1200 | ||
| 900 | — | 203 | 1050 | 1001 | — | — | — | 2520 | BA-2 | 1550 | |
| 1000 | — | 216 | 1160 | 1112 | — | — | — | 2805 | — | 1900 | |
| DN | 結構長度 | D1 | D2 | 結構長度 L1 | 結構長度 L2 | 重量/kg | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | H | H1 | H0 | H | H1 | D0 | 手動 L1/L2 | |||
| 50 | 60 | 40 | 125 | 99 | 270 | 330 | 240 | 296 | 347 | 240 | 20/14 |
| 65 | 60 | 40 | 145 | 118 | 299 | 364 | 240 | 301 | 367 | 240 | 24/18 |
| 80 | 70 | 50 | 160 | 132 | 320 | 400 | 280 | 326 | 410 | 240 | 27/22 |
| 100 | 70 | 50 | 180 | 156 | 356 | 463 | 280 | 374 | 476 | 280 | 30/24 |
| 125 | 80 | 50 | 210 | 184 | 520 | 645 | 280 | 414 | 541 | 280 | 54/42 |
| 150 | 90 | 60 | 240 | 211 | 567 | 717 | 360 | &nb | |||
<
<
<
<
<
<
<
<
<
<
