波紋管減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口 壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具，波紋管減壓閥為減壓閥門的一類。本類閥門在管道中一般應當水平安裝；
波紋管減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。
一、Y14H/Y波紋管減壓閥產品概述
Y14H波紋管減壓閥是一種由閥體、閥座、閥瓣(鋼球)、波紋管組合件、彈簧等部件組成的內螺紋連接直接作用式減壓閥，其通過調節彈簧設定出口壓力，當出口壓力減少時閥瓣開度增大，當出口壓力達到預定壓力時閥瓣開度減小。本產品內部采用不銹鋼波紋管結構，具有結構簡單、緊湊、調壓靈敏、閥后壓力穩定、運行可靠、耐用、噪音小、重量輕等特點，特別適用于靈敏度要求高，安裝空間苛刻的蒸汽管道。
Y14H波紋管減壓閥主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能，使用時通過旋轉塑料手輪即可調節壓力，無需工具調節，連接安裝方便，內部結構使用波紋管，密封面帶有過濾網保護裝置，不容易損壞內部零件，大大提高使用壽命。本產品連接方式為內螺紋，常用規格有 G 1/2"、G 3/4"、G 1"，適合于公稱壓力≤PN1.6MPa，溫度≤220 ℃的蒸汽、水和氣體管道上減壓。
二、Y14H/Y波紋管減壓閥零件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | CF8 | CF3 | CF8M | CF3M |
3 | 底 蓋 | CF8 | CF3 | CF8M | CF3M |
4 | 閥 座 | 304 | 304L | 316 | 316L |
5 | 閥 桿 | 304 | 304L | 316 | 316L |
6 | 鋼 球 | 304 | 304L | 316 | 316L |
7 | 波 紋 管 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
8 | 手 輪 | 耐熱塑料 | 耐熱塑料 | 耐熱塑料 | 耐熱塑料 |
9 | 主閥彈簧 | 50CrVA | 50CrVA | 50CrVA | 50CrVA |
10 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 60Si2Mn |
三、Y14H/Y波紋管減壓閥性能規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
最高進口壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.0 |
出口壓力范圍(MPa) | 0.05~0.4 | 0.05~0.8 | 0.05~1.0 | — |
最小壓差(MPa) | 0.1 | 0.15 | 0.15 | — |
設計制造 | GB/T 12244-2006 減壓閥一般要求 | |||
螺紋尺寸 | GB/T 7306.2-2000、ANSI B1.20.1-2006等 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | |||
四、Y14H/Y波紋管減壓閥外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
L | H | H1 | G | ||
0.6-1.6 (Class150) 2.0 | DN15 | 85 | 52 | 140 | 1/2" |
DN20 | 95 | 55 | 143 | 3/4" | |
DN25 | 105 | 58 | 146 | 1" | |

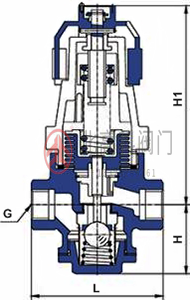

五、Y14H/Y波紋管減壓閥結構圖
<
<
<
<
<
<
<
<
<
<
