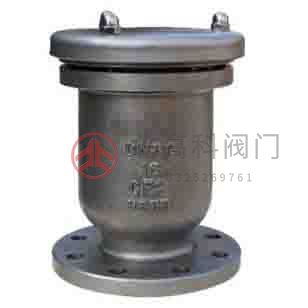

一、FP4X組合式快速進排氣閥產品概述
FP4X組合式快速排氣閥是一種由閥體、浮球、升降罩、排氣孔密封組件、閥蓋及排氣罩等組成，具有一大一小兩個排氣孔的進排氣閥，其當管道空管充水時，在工作壓力下可自動快速排出管道中集結的空氣；當管道內產生負壓時可自動進氣，排氣后能夠自動封水。本產品有整體式和分體式兩種，整體式在管內正常輸水，浮球上端與閥體間形成壓力氣囊時，浮球能及時靈活下降，在工作壓力下，打開閥門的小孔將壓力氣囊內的氣體排凈。
FP4X組合式快速排氣閥在無水無壓力情況下，浮球降落在護筒內。當管道空管充水時，大量空氣從大排氣口排出，空氣將排盡時，水開始進入閥腔內將浮球浮起，浮球又將升降罩頂上去，堵住大排氣口，制止水往外流出，升降罩堵住大排氣口以后，只要管道里的水和氣呈壓力狀態，其不會下落，這時如果管道里的空氣在閥內積聚到一定量時，由于浮球的浮力減少而降落下來，空氣從導桿的小排氣孔排出去，空氣排盡后，浮球又上升堵住小排氣孔。當管道里產生負壓時，升降罩和浮球都被吸落下來，從大排氣口大量補進空氣。
二、FP4X組合式快速進排氣閥零件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M |
2 | 浮 球 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
3 | 升 降 罩 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
4 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 閥 蓋 | QT450 | WCB | CF8 | CF8M |
6 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M |
三、FP4X組合式快速進排氣閥性能規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | |||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | |||
檢驗驗收 | JB/T 12386-2015 給水管道進排氣閥 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
介質溫度 | 0℃~80℃ | |||
工作介質 | 清水、原水(注：不能用于污水系統) | |||
四、FP4X組合式快速進排氣閥外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
Φ | H | D | D1 | D2 | Z-Φd | ||
1.0-1.6 | 25 | 195 | 320 | 115 | 85 | 68 | 4-14 |
50 | 195 | 320 | 160 | 125 | 100 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 4-18 | |
100 | 345 | 395 | 215 | 180 | 155 | 8-18 | |
150 | 350 | 615 | 280 | 240 | 210 | 8-23 | |
200 | 400 | 715 | 335 | 295 | 265 | 12-23 | |
250 | 465 | 880 | 390 | 350 | 320 | 12-23 | |
300 | 510 | 990 | 440 | 400 | 368 | 16-23 | |
400 | 656 | 1100 | 565 | 515 | 485 | 16-25 | |
五、FP4X組合式快速進排氣閥結構圖
<
<
<
<
<
<
<
<
<
<
