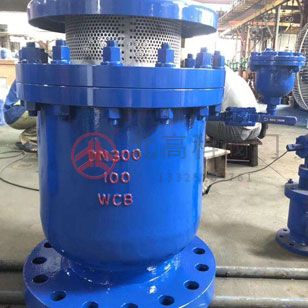

一、FGP4X復合式高速進排氣閥產品概述
FGP4X復合式高速進排氣閥是一種由閥體、浮桶、大孔密封組件、閥蓋、排氣罩以及小孔排氣閥和檢修閥等組成，用于管道空管充水時快速排氣，管道內產生負壓時又能快速進氣，在工作壓力下可排出管道中集結的少量空氣且自動封水，具有大、小進排氣孔的供水管道復合式高速排氣進氣閥。其設有一大一小兩個進排氣孔，大進排氣孔設在閥體上部，小排氣孔裝在小孔排氣閥的閥蓋上。本產品有單體式和分體式兩種。
FGP4X復合式高速進排氣閥具有大量和微量兩種進排氣功能。其當管線初次或停運后恢復供水時，管線內的空氣能通過大排氣孔迅速排除，當閥腔內水位上升至一定位置時，大排密封面緊密關閉；當管道在正常輸水過程中產生的少量空氣在閥腔內上方積集到一定程度時，微量排氣口可使積存的空氣及時排除；當管線放水或管內突然出現負壓時，大小排孔迅速打開進行大量進氣，以避免管線內出現負壓水錘造成破壞。
二、FGP4X復合式高速進排氣閥零件材料表
序號 | 零 件 名 稱 | 材料名稱 | |||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M |
2 | 浮 桶 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
3 | 密 封 組 件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
4 | 閥 蓋 | QT450 | WCB | CF8 | CF8M |
5 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M |
6 | 小孔排氣閥 | QT450 | WCB | CF8 | CF8M |
三、FGP4X復合式高速進排氣閥性能規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | GB/T 36523-2018 供水管道復合式高速排氣進氣閥 | |||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | |||
檢驗驗收 | GB/T 36523-2018 供水管道復合式高速排氣進氣閥 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
介質溫度 | 0℃~80℃ | |||
工作介質 | 清水、原水(注：不能用于污水系統) | |||
四、FGP4X復合式高速進排氣閥外形尺寸表
<td style="padding: 1px; background-color: rgb(204, 204, 204);" wid
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
Φ | H | D | D1 | D2 | Z-Φd | ||
1.0 | 25 | 195 | 320 | 115 | 85 | 65 | 4-14 |
50 | 195 | 320 | 160 | 125 | 100 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 4-18 | |
100 | 345 | 395 | 215 | 180 | 155 | 8-18 | |
150 | 350 | 615 | 280 | 240 | 210 | 8-23 | |
200 | 400 | 715 | 335 | 295 | 265 | 8-23 | |
250 | 465 | 880 | 390 | 350 | 320 | 12-23 | |
300 | 510 | 990 | 440 | 400 | 368 | 12-23 | |
400 | 656 | 1100 | 565 | 515 | 482 | 16-25 | |
1.6 | 25 | 195 | 320 | 115 | 85 | 65 | 4-14 |
50 | 195 | 320 | 160 | 125 | 100 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 8-18 | |
100 | 345 | 395 | 215 | 180 | 155 | 8-18 | |
150 | 350 | 615 | 280 | 240 | 210 | 8-23 | |
200 | 400 | 715 | 335 | 295 | 265 | 12-23 | |
250 | 465 | 880 | 405 | 355 | |||
<
<
<
<
<
<
<
<
<
<
