產品說明

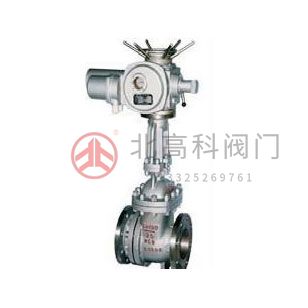

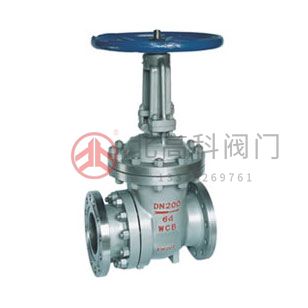

PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥：手動（PZ41H）或電動（PZ941H）、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為鑄鋼，公稱壓力 PN16~PN63，閥體材料為碳鋼，具有排渣功能的耐磨閘閥。
產品性能參數
| 型號 | PN | 工作壓力/℃ |
|---|---|---|
| PZ41H-16C~63 | 16~63 | 1.6~6.3 |
| PZ941H-16C~63 |
產品零部件材料
| 型號 | 材料 | ||||
|---|---|---|---|---|---|
| 閥體、閥蓋 | 閥桿 | 閥桿螺母 | 閥座、閥板面 | ||
| 普通型 | 耐磨型 | ||||
| PZ41H-16C~63 | A216CrWCB | 1Cr13 | A439D-2或Cu-ALLOY | 鑄鋼+不銹鋼（堆焊516） | 鑄鋼+陶瓷 |
| PZ941H-16C~63 | |||||
產品外形及結構尺寸
| DN | D | D1 | D2 | b | z×Φd | H1 | L | H | 電裝 DZ | 重量/kg | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 手動 | 電動 | 手動 | 電動 | |||||||||
| 50 | 165 | 125 | 102 | 20 | 4×Φ17.5 | - | 250 | 335 | 585 | 20 | 60 | 94 |
| 80 | 200 | 160 | 133 | 22 | 8×Φ17.5 | - | 280 | 510 | 910 | 20 | 78 | 112 |
| 100 | 220 | 180 | 158 | 24 | 8×Φ17.5 | 120 | 300 | 685 | 1080 | 20 | 96 | 140 |
| 150 | 285 | 240 | 212 | 28 | 8×Φ22 | 160 | 350 | 790 | 1200 | 30 | 158 | 195 |
| 200 | 340 | 295 | 268 | 30 | 12×Φ22 | 195 | 400 | 885 | 1312 | 30 | 222 | 260 |
| 250 | 405 | 355 | 320 | 32 | 12×Φ26 | 220 | 450 | 1015 | 1400 | 45 | 289 | 374 |
| 300 | 460 | 410 | 370 | 34 | 12×Φ26 | 260 | 600 | 1190 | 1540 | 60 | 365 | 455 |
| 350 | 520 | 470 | 430 | 38 | 16×Φ26 | 290 | 550 | 1650 | 1700 | 60 | 558 | 648 |
| 400 | 580 | 525 | 482 | 40 | 16×Φ30 | 330 | 600 | 1460 | 1850 | 120 | 850 | 960 |
| 450 | 640 | 585 | 532 | 44 | 20×Φ30 | 360 | 650 | 1620 | 2060 | 120 | 1164 | 1280 |
| 500 | 715 | 650 | 585 | 46 | 20×Φ33 | 390 | 700 | 1800 | 2270 | 180 | 1482 | 1740 |
| 600 | 840 | 770 | 720 | 38 | 20×Φ36 | 437 | 800 | 1985 | 2556 | 180A | 1521 | 1765 |
| 700 | 910 | 840 | 794 | 40 | 24×Φ36 | 457 | 900 | 2180 | 2380 | 180A | 2356 | 2620 |
| 1000 | 1255 | 1112 | 1079 | 46 | 28×Φ42 | 487 | 1200 | 2751 | 2951 | 250A | 4560 | 4810 |
| DN | D | D1 | D2 | b | z×Φd | H1 | L | H | 電裝 DZ | 重量/kg | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 手動 | 電動 | 手動 | 電動 | |||||||||
| 50 | 165 | 125 | 102 | 20 | 4×Φ17.5 | - | 250 | 335 | 585 | 20 | 63 | 99 |
| 80 | 200 | 160 | 135 | 22 | 8×Φ17.5 | - | 280 | 510 | 910 | 20 | 82 | 118 |
| 100 | 235 | 190 | 168 | 24 | 8×Φ22 | - | 300 | 685 | 1080 | 20 | 101 | 147 |
| 150 | 300 | 250 | 212 | 30 | 8×Φ26 | 162 | 350 | 790 | 1200 | 30 | 166 | 204 |
| 200 | 360 | 310 | 278 | 34 | 12×Φ26 | 200 | 400 | 885 | 1312 | 30 | 233 | 272 |
| 250 | 425 | 370 | 335 | 36 | 12×Φ30 | 220 | 450 | 1015 | 1400 | 45 | 293 | 383 |
| 300 | 485 | 430 | 390 | 40 | 16×Φ30 | 260 | 500 | 1190 | 1540 | 60 | 373 | 478 |
| 350 | 555 | 490 | 450 | 44 | 16×Φ33 | 290 | 550 | 1350 | 1700 | 60 | 586 | 680 |
| 400 | 620 | 550 | 505 | 48 | 16×Φ36 | 350 | 600 | 1460 | 1850 | 120 | 893 | 1008 |
| 450 | 670 | 600 | 555 | 50 | 20×Φ36 | 360 | 650 | 1620 | 2060 | 120 | 1222 | 1344 |
| 200 | 730 | 660 | 615 | 52 | 20×Φ36 | - | 700 | 1800 | 2270 | 180 | 1556 | 1827 |
| DN | D | D1 | D2 | b | z×Φd | H1 | L | H | 電裝 DZ | 重量/kg | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 手動 | 電動 | 手動 | 電動 | |||||||||
| 350 | 580 | 510 | 465 | 46 | 16×Φ39 | 310 | 850 | 1285 | 1704 | 90 | 932 | 1066 |
| 400 | 660 | 580 | 535 | 50 | 16×Φ39 | 340 | 950 | 1480 | 2033 | 180 | 1214 | 1505 |
| DN | D | D1 | D2 | b | z×Φd | H1 | L | H | 電裝 DZ | 重量/kg | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 手動 | 電動 | 手動 | 電動 | |||||||||
| 350 | 600 | 525 | 465 | 50 | 16×Φ39 | 310 | 850 | 1278 | 1724 | 120 | 1144 | 1234 |
| 400 | 670 | 585 | 535 | 60 | 16×Φ42 | 340 | 950 | 1700 | 2030 | 180 | 1337 | 1495 |
