產品說明

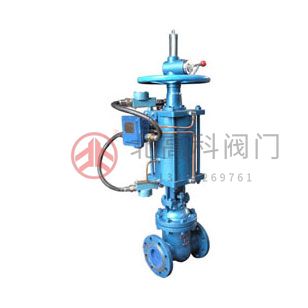

Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥：手動帶氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金，公稱壓力 PN16~PN63，閥體材料為碳素鋼的閘閥。
產品性能參數
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
|---|---|---|---|---|
| Z6s41H-16C | 16 | 1.6 | ≤350 | 水、蒸汽、油品等無腐蝕性介質 |
| Z6s41H-25 | 25 | 2.5 | ||
| Z6s41H-40 | 40 | 4.0 | ||
| Z6s41H-63 | 63 | 6.3 | ||
| Z6s41Y-16C | 16 | 16 | ||
| Z6s41Y-25 | 25 | 2.5 | ||
| Z6s41F-16C | 16 | 1.6 | ≤150 | |
| Z6s41F-25 | 25 | 2.5 |
產品零部件材料
| 型號 | 材料 | ||||
|---|---|---|---|---|---|
| 閥體、閥蓋、閘板 | 閥座、閘板密封面 | 閥桿 | 填料 | 氣缸 | |
| Z6s41H-16C | 碳素鋼 | 堆焊鐵其合金 | 鉻不銹鋼 | 石棉石墨/柔性石墨 | 無縫鋼管 |
| Z6s41H-25 | |||||
| Z6s41H-40 | |||||
| Z6s41H-63 | |||||
| Z6s41Y-16C | |||||
| Z6s41Y-25 | 堆焊硬質合金 | ||||
| Z6s41F-16C |
閥板堆焊鐵基合金 閥座鑲聚四氟乙烯 | ||||
| Z6s41F-25 | |||||
產品外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×Φd | H | D0 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 160 | 125 | 100 | 16 | 4×Φ18 | 875 | 240 | 60 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8×Φ18 | 970 | 240 | 81 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8×Φ18 | 1025 | 240 | 98 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8×Φ23 | 1365 | 280 | 190 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12×Φ23 | 1650 | 320 | 252 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12×Φ25 | 1950 | 320 | 316 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12×Φ25 | 2010 | 400 | 514 |
| 350 | 550 | 520 | 470 | 435 | 34 | 16×Φ25 | 2260 | 400 | 690 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16×Φ30 | 2540 | 500 | 970 |
| DN | L | D | D1 | D2 | b | z×Φd | H | D0 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 160 | 125 | 100 | 16 | 4×Φ18 | 875 | 240 | 60 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8×Φ18 | 970 | 240 | 81 |
| 100 | 300 | 230 | 190 | 160 | 24 | 8×Φ18 | 1085 | 400 | 150 |
| 150 | 350 | 300 | 250 | 218 | 30 | 8×Φ23 | 1347 | 400 | 215 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12×Φ23 | 1810 | 400 | 320 |
| 250 | 450 | 425 | 370 | 332 | 36 | 12×Φ25 | 2070 | 400 | 400 |
| 300 | 500 | 485 | 430 | 390 | 40 | 12×Φ25 | 2580 | 500 | 790 |
| 350 | 550 | 550 | 480 | 448 | 44 | 16×Φ25 | 2723 | 560 | 940 |
| 400 | 600 | 610 | 550 | 505 | 48 | 16×Φ30 | 2985 | 560 | 1070 |
| DN | L | D | D1 | D2 | b | z×Φd | H | D0 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 80 | 280 | 195 | 160 | 135 | 22 | 8×Φ18 | 970 | 320 | 90 |
| 100 | 300 | 230 | 190 | 160 | 24 | 8×Φ18 | 1085 | 400 | 150 |
| DN | L | D | D1 | D2 | b | z×Φd | H | D0 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 160 | 125 | 100 | 20 | 4×Φ18 | 760 | 320 | 65 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8×Φ18 | 970 | 320 | 90 |
<
<
<
<
<
<
<
<
<
<
