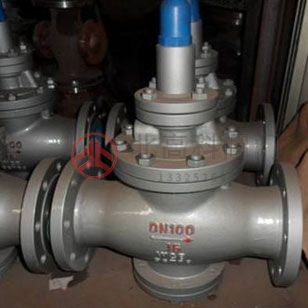

減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。
性能
(1)調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。
(2)壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。
(3)流量特性：它是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。
一、200P減壓閥產品概述
200P減壓閥是一種由閥體、閥瓣、濾網、O型圈、彈簧壓蓋和彈簧等組成的直接作用式可調減壓閥，其采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其他清水系統中，該閥在一定流水范圍內可控制閥門出口壓力為一相對固定值。
200P減壓閥為內螺紋連接，具有體型小巧，易于安裝等特點，其附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。
二、200P減壓閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
2 | 閥 瓣 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
3 | 彈簧壓蓋 | 304 | 304 | 316 | 316L |
4 | 濾 網 | 304 | 304 | 316 | 316L |
7 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
8 | 彈 簧 | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
三、200P減壓閥主要技術規范表
公稱壓力PN(MPa) | 1.0 | 1.6 |
殼體試驗壓力(MPa) | 1.5 | 2.4 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 |
最高流速(m/s) | 6 | 6 |
減壓范圍(MPa) | ≤0.7 | ≤0.7 |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | |
螺紋標準 | GB/T 7306.2-2000、ANSI B1.20.1-2006等 | |
檢驗試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | |
適用介質 | 空氣或非腐蝕性液體 | |
工作溫度 | 0℃~100℃ | |
四、200P減壓閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||
L | H | H1 | ||
1.0-1.6 | 15 | 112 | 170 | 130 |
20 | 112 | 183 | 130 | |
25 | 135 | 189 | 143 | |
32 | 165 | 242 | 195 | |
40 | 192 | 273 | 222 | |
50 | 231 | 307 | 252 | |
65 | 260 | 282 | 210 | |
五、200P減壓閥主要結構圖
<
<
<
<
<
<
<
<
<
<
