閥門利用閥體內部活塞兩端截面積不同產生的壓力差，改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。 該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據要求設計特殊比例的減壓閥。
當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。

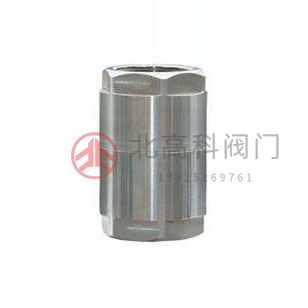

一、YB13X內螺紋比例式減壓閥產品概述
YB13X內螺紋比例式減壓閥是一種由閥體、閥座、導流蓋和活塞等組成的等比例減低流經介質壓力的調節閥，其閥體兩端有用于連接的螺紋接口，可與管道或管道配件、附件直接連接。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。本產品通常用于高層建筑、泵站及消防系統，既能減動壓也可減靜壓，減壓比例精確。
我廠生產的YB13X比例式減壓閥參考減壓比有2：1、3：1、4：1、5：1、3：2、5：2、4：3等，如用戶有特殊要求，亦可根據用戶的需求設計成特定的減壓比。本產品結構簡單，外形美觀、質量可靠，比例準確，工作平穩，性能可靠。
二、YB13X內螺紋比例式減壓閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450 | WCB | ZCuZn40Pb2 | CF8 | CF8M |
2 | 閥 座 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
3 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
4 | 限 位 套 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
5 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
三、YB13X內螺紋比例式減壓閥主要技術規范表
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 |
壓力誤差 | ≤8％ | ||
最小開啟壓力 | 減壓比2:1時為0.2MPa；減壓比3:1時為0.3MPa。 | ||
設計制造 | GB/T 21386-2008 比例式減壓閥 | ||
螺紋標準 | GB/T 7306.1~7306.2-2000等 | ||
檢驗試驗 | GB/T 21386-2008 比例式減壓閥 | ||
適用介質 | 水或物理性質類似于水的介質 | ||
工作溫度 | 0℃~100℃ | ||
四、YB13X內螺紋比例式減壓閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||
L | D | G | ||
1.0-2.5 | 15 | 80 | 50 | 1/2" |
20 | 80 | 50 | 3/4" | |
25 | 90 | 54 | 1" | |
32 | 100 | 60 | 1 1/4" | |
40 | 110 | 68 | 1 1/2" | |
50 | 120 | 80 | 2" | |
65 | 140 | 104 | 2 1/2" | |
五、YB13X內螺紋比例式減壓閥主要結構圖
<
<
<
<
<
<
<
<
<
<
